XY-GU-AA
XINYUN

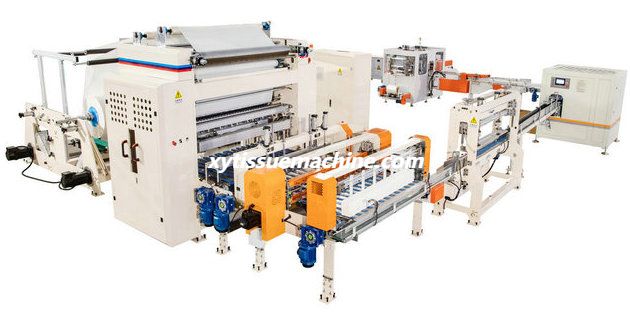

Línea de producción de máquinas de pañuelos faciales de transferencia completamente automática XY-GU-AA
La línea automática de producción de pañuelos faciales consta de una máquina plegadora de pañuelos faciales con sistema de transferencia, una máquina cortadora de sierra para troncos de un solo canal y una máquina empacadora de bolsas individuales.Máquina que funciona de manera fluida y estable desde la materia prima hasta los productos terminados.Esta línea de producción tiene un alto grado de automatización, ahorra costos de mano de obra, reduce la intensidad de la mano de obra y es la mejor opción para la producción de productos de papel tisú.
Enlace de video:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
Máquina plegadora de pañuelos faciales completamente automática XY-GU-20A con sistema de transferencia
Característica y funciones:
El rodillo de cuchilla para romper papel adopta la estructura del rodillo de cuchilla en espiral, lo que resuelve eficazmente la estabilidad de la cuchilla para romper papel y la vida útil de la cuchilla.
La estructura del rodillo de cuchilla para romper papel adopta la estructura del rodillo de cuchilla en espiral desde la cuchilla recta original hasta el tipo de corte completo, y el rodillo de cuchilla en espiral es del tipo de corte puntual, lo que resuelve la inestabilidad de la rotura del papel y la corta vida útil de la hoja causada por la estructura original del cuchillo recto.
No. | Descripción | Parámetros técnicos |
1 | Máx.ancho del rollo gigante (mm) | 1400 |
2 | Diámetro del rollo gigante（mm） | <=¢1500 |
3 | Velocidad de desenrollado (m/min) | <130 |
4 | Diámetro interior del rollo gigante | ￠76,3 mm |
5 | Estructura de la máquina | Tipo de pared y estructura del marco. |
6 | Peso del rollo gigante (T) | Máx.0.8 |
7 | Sistema de desenrollado | Cinta base de hojas Cinta de alimentación de papel |
8 | Alineación del rollo jumbo | Ajuste manual |
9 | Modo de relajación | Agujas del reloj |
10 | Método de enhebrado de papel | Manual |
11 | Detección de rotura de papel | Con un sistema de detección de rotura de papel, toda la máquina se detendrá cuando se produzca una rotura de papel, reduciendo el desperdicio de papel en bruto. |
12 | Fuerza | 1,5 KW |
13 | Requisito mínimo de presión de aire | 0,6 MPa |
14 | Consumo de gas | 1000 litros/turno |
15 | Modo de transferencia de soportes de rollos gigantes | Motor independiente para controlar. |
Transmisión | ||
16 | Cinta transportadora | Transmisión por correa plana |
17 | Ajuste del rollo gigante | Destornillador |
Otro | ||
17 | Proteccion | Los principales componentes de la transmisión están protegidos por una cubierta protectora. |
1.2 Esta unidad incluye:
Descripción | CANTIDAD |
Sistema de transporte | 1 juego/grupo (en el estante trasero) |
Sistema de centrado de rollos gigantes | 1 juego/grupo (en el estante trasero) |
Sistema de enhebrado de papel en rollo gigante | 1 juego/grupo (en el estante trasero) |
Sistema de transmisión | 1 juego/grupo (en el estante trasero) |
Base fija en rollo gigante | 2 juegos/grupo (en el estante trasero) |
Eje de rollo gigante | 1 juego/grupo (en el estante trasero) |
Sistema de fijación y salida de rollos jumbo. | 2 juegos/grupo (en el estante trasero) |

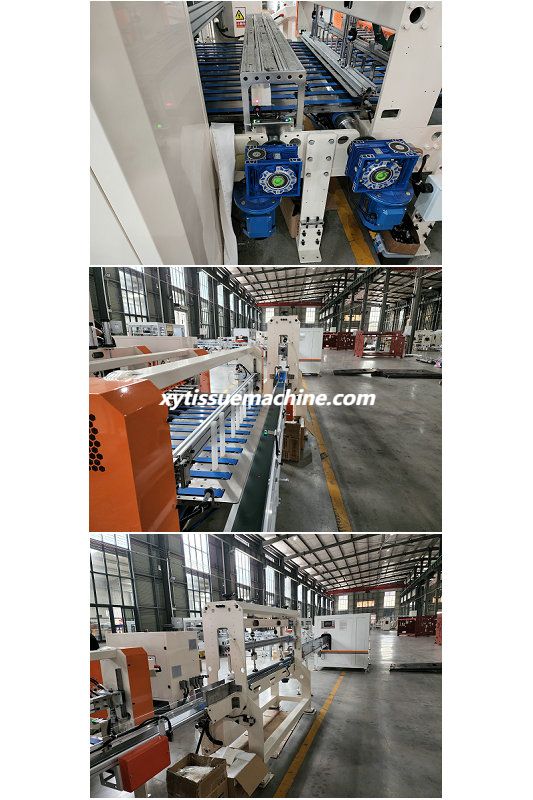

2.1.1 Dispositivo de plegado de mainframe (1 grupo/juego)
No. | Descripción | Parámetros técnicos |
1 | Velocidad de diseño | 100 m/min |
2 | Velocidad estable | 70-80 m/min, o máx.Número de pilas largas: 6-10 pilas largas/min (cumple solo una de ellas) |
3 | Tamaño desplegado del producto terminado (mm) | 180（+1,-3）* ancho del producto terminado |
4 | Tamaño plegado del producto terminado (mm) | 90（+3,-1）* ancho del producto terminado |
5 | Altura del producto terminado (mm) | 50 mm-135 mm (altura de plegado, no la altura del embalaje) |
6 | Estructura de la máquina | Estructura de tablero |
7 | método de conteo | Operación del codificador de alta resolución (100% precisa) |
8 | Método de plegado | Plegado por adsorción al vacío |
9 | Estilo plegable | Plegado escalonado en forma de V |
10 | Método de procesamiento del rodillo plegable. | Después de templar y revenir, y utilizar un procesamiento de orificios profundos de alta precisión para garantizar la rigidez y resistencia de cada rodillo, todos se procesan mediante un centro de mecanizado CNC.El equilibrio dinámico de nivel G3.2 garantiza la precisión del rodillo de plegado durante el proceso de plegado de alta velocidad. |
11 | Rodillo plegable de papel roto. | Hay 2 rollos plegables para romper papel y hay de 3 a 4 cuchillas inferiores para romper papel distribuidas en el rollo de manera promedio (el número cambiará según las especificaciones), para garantizar que la longitud de cada corte de papel sea de 180 (+ 1 , - 3) mm, y hay orificios regulares de adsorción al vacío al lado de cada cuchilla inferior en la superficie del rollo, que se utilizan para adsorber el papel base cortado adherido a la superficie del rollo. |
12 | Hay 3-4 cuchillas de inserción y 3-4 ranuras en V plegables en el rollo (el número cambiará según las especificaciones), lo que garantiza que el tamaño del papel base después del plegado sea de 90 mm (+ 3, - 1). y hay orificios regulares de adsorción al vacío al lado de las cuchillas de inserción y ranuras en V plegables en la superficie del rollo, que se utilizan para adsorber el papel base cortado adherido a la superficie del rollo. | |
13 | Las cuchillas hacia abajo | Todos ellos se procesan con materiales importados, y la estructura de las cuchillas hacia abajo y el orificio de succión garantiza que el papel no se volteará al cortar a alta velocidad, lo que hace que los productos terminados sean más prolijos. |
14 | las cuchillas arriba | Todos ellos se procesan con materiales importados y el diseño de las hojas se adopta para garantizar la durabilidad de los cuchillos. |
15 | Método de corte de papel. | Levantamiento general.Hay una hoja en espiral en la parte delantera y trasera.La estructura de rotura de papel en espiral hace que la rotura del papel sea estable y las cuchillas sean duraderas. |
16 | Método de enhebrado de papel | Manual |
17 | Estructura del conducto de vacío | La tubería y la construcción del conducto de vacío serán responsables por el comprador. |
18 | Función de avance lento de la máquina | La máquina puede seleccionar la función de avance lento. |
19 | Potencia del motor principal (KW) | 4kW |
20 | Potencia de la bomba de vacío (KW) | 22 |
21 | Potencia (V/Hz) | 380v 50Hz trifásico |
22 | Voltaje (V) | 24 |
23 | Presión de aire comprimido (MPa) | ≥0,6 |
23 | Consumo de gas | 1000 litros/turno |
2.1.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Rodillo de alimentación de papel | 2 rollos (en la máquina principal) | Rollo de cuchillo en espiral | 2 juegos (en la máquina principal) |
Rodillo para plegar papel | 2 juegos (en la máquina principal) | El rodillo inferior de papel de corte. | 2 juegos (en la máquina principal) |
conjunto de succión | (en la máquina principal） | rodillo curvo | |
Conjunto de horquilla de cambio | 2 juegos (en la máquina principal) | Sistema de transmisión mecánica | 2 juegos (en la máquina principal) |
Sistema de control de horquilla de cambio | 2 juegos (en la máquina principal) | Bomba aspiradora | 1 juego |
2 juegos (equipados con la máquina principal) | |||
Sistema deflector | 2 juegos (en la máquina principal) | caja de electricidad | 1 juego (en la máquina principal) |
cubierta de protección | 1 juego (en la máquina principal) | Sistema de detección de rotura de papel. | 1 juego (en la máquina principal) |
Sistema de control de rotura de papel. | 2 juegos (en la máquina principal) | Pantalla táctil | 1 juego (en la máquina principal) |
2.2.1 Sistema de estampado de bordes (se puede personalizar el estampado completo) 1 juego/grupo
No | Descripción | Parámetros técnicos |
1 | Función de estampado de bordes | La máquina está equipada con dos juegos de dispositivos de estampado de bordes, la distancia entre las líneas de estampado de bordes es ajustable y la distancia mínima es de 35 mm. |
2 | Número de ruedas de estampado de bordes | Se puede personalizar (juegos estándar) |
3 | Implementación de estampado de bordes. | Cada grupo de estampado se puede ajustar por separado mediante el uso de una bolsa de aire y la rueda de estampado se acciona pasivamente. |
4 | Los rollos inferiores de estampado de bordes. | Hay un rodillo de estampado en la parte delantera y otro en la parte trasera. |
5 | Ruedas de estampado de bordes | Se reforma el rodamiento y se trata la superficie del rodamiento con patrón eléctrico;La forma, la distancia de las líneas de estampado y el efecto del estampado de bordes serán especificados por el comprador y confirmados por ambas partes.Las ruedas de estampado de bordes se pueden utilizar durante más de 6 meses. |
6 | Los rollos inferiores de estampado de bordes. | Utilizando un tratamiento térmico de acero para rodamientos, garantice un grado HRC60 superior y un tratamiento superficial especial, garantía de uso durante más de un año. |
7 | Modo de lubricación | Hay un dispositivo de lubricación independiente para cada grupo de ruedas de estampado de bordes. |
8 | Interruptor del sistema de estampado de bordes. | Al operar la pantalla táctil para elegir pañuelos faciales con relieve o sin relieve |
9 | Presión de aire comprimido (MPA) | ≥0,6 |
10 | Consumo de gas | 500 litros/turno |
2.2.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Rodillos inferiores de estampado de bordes. | 2 juegos (en la máquina principal) | Sistema de estampado | (en la máquina principal) |
3.1 El sistema de transferencia automática 1 juego/grupo
No | Descripción | Parámetros técnicos |
1 | Sistema de transferencia | 4 dispositivos de servocontrol pueden realizar transferencia automática |
2 | Estructura de transferencia | Estructura de tablero |
3 | Dispositivo deslizante para transferencia. | Todos los dispositivos deslizantes adoptan cojinetes lineales importados y adoptan una estructura de doble eje para garantizar la estabilidad de cada parte del sistema de transferencia. |
4 | Principal Transferencia de pieza de trabajo | Todos ellos están hechos de aleación de aluminio y procesados por un centro de mecanizado CNC, lo que garantiza la precisión de la transferencia. |
5 | Deflector de papel | Todos ellos están procesados con aleación de aluminio importada, para garantizar que el papel exterior no afecte el efecto de transferencia. |
6 | Piezas neumáticas | Los componentes neumáticos AIRTAC se utilizan para garantizar la precisión de la transferencia. |
7 | Seguimiento de cantidades de hoja | Se adopta un codificador de alta precisión. |
8 | Ajuste de importes de hoja | Se configura en la pantalla del PLC y las cantidades de hojas se pueden ajustar con 100 % de precisión (con el número par como referencia de configuración) |
9 | Rango de cantidad de hojas | 2 capas: 100-200 hojas, tres capas 60-150 hojas |
10 | Velocidad | Máx.10 veces/minuto |
11 | Modo de control | Cuando la máquina se apaga normalmente, solo se puede apagar después de que se complete el trabajo de transferencia. |
13 | Piezas de soporte de papel | El acero inoxidable se utiliza para garantizar la resistencia y rigidez del producto semiacabado a alta velocidad. |
14 | ||
15 | Potencia (kW) | 3+3+0,75+1,8=8,5 |
16 | Presión de aire comprimido (MPA) | ≥0,6 |
17 | Consumo de gas | 1000 litros/turno |
18 | Tensión de control (V) | 24 |
3.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Manejo de papel y servo de soporte. | 2 juegos (en la máquina principal) | Tenencia sistema | 1 juego/cada uno (en la máquina principal) |
servo de inserción | 2 juegos (en la máquina principal) | Inserción de papel | 2 juegos (en la máquina principal) |
Cálculo de productividad (a continuación se muestra un ejemplo)
Especificaciones del papel en rollo gigante: 15 g/m², 6 capas
Ancho del rollo gigante: 1400 mm
Coeficiente de eficiencia: 65%
Tiempo de producción: 22 horas
Velocidad de producción: 70m/min
No. De máquinas: 1 juego
Capacidad:
70(m/min)*1,4(m)*15(g/㎡)*6(capas)*22(h)*60(min)*1(juego)*0,65/1000000
=7,5（t）
Nota: el cálculo de productividad anterior es solo como referencia.
La capacidad de producción específica está relacionada con el peso del gramo, las características del papel en rollo jumbo, las especificaciones del producto y la situación específica de cada empresa.
Lista de proveedores de repuestos
1.Parte de desenrollado
Descripción | Marca | Descripción | Marca |
Cinta transportadora | lisida | Rodamiento | NSK, HRB, LYC o CCZ, etc. |
cinturón síncrono | babeili | Cojinete deslizante | productos TR |
cinturón plegable PA | Martín | cinturón plegable PA | lisida |
Manga de expansión | Wofu | Componentes neumáticos | yadeke |
2.Parte principal de la máquina
Descripción | Marca | Descripción | Marca |
cuchillo para cortar papel | Xinyun | Embrague | Qiandai |
cinturón síncrono | babeili | Rodamiento | NSK, HRB, LYC o CCZ, etc. |
cinturón plegable PA | lisida | Cojinete deslizante | ASAHI o TR |
cinturón plegable PA | Martín | Componentes neumáticos | yadeke |
Manga de expansión | Wofu | Válvula reguladora de presión, manómetro | yadeke |
Bomba aspiradora | Taiwán Tielong(150 30KW) | Cilindro de control | yadeke |
3.Partes eléctricas del soporte de desenrollado.
Descripción | Marca | Descripción | Marca |
Convertidor de frecuencia | INVT | Módulo de entrada | INVT |
Módulo de retroalimentación del codificador | INVT | Sensor de ángulo | Taiwán |
Motor | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmisión Xingguang, etc. | interruptor de proximidad | Omrón |
Codificador | Bandera de Italia | interruptor fotoeléctrico | Omron, Bonner |
Módulo de cantidad analógica | INVT |
Parte eléctrica de la máquina principal.
Descripción | Marca | Descripción | Marca |
Convertidor de frecuencia | INVT | reductor | INVT |
Módulo de retroalimentación del codificador | INVT | Servo motor | INVT |
Maquinaria electrica | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmisión Xingguang, etc. | Pantalla táctil | INVT |
reductor | Encalado de Taiwán |

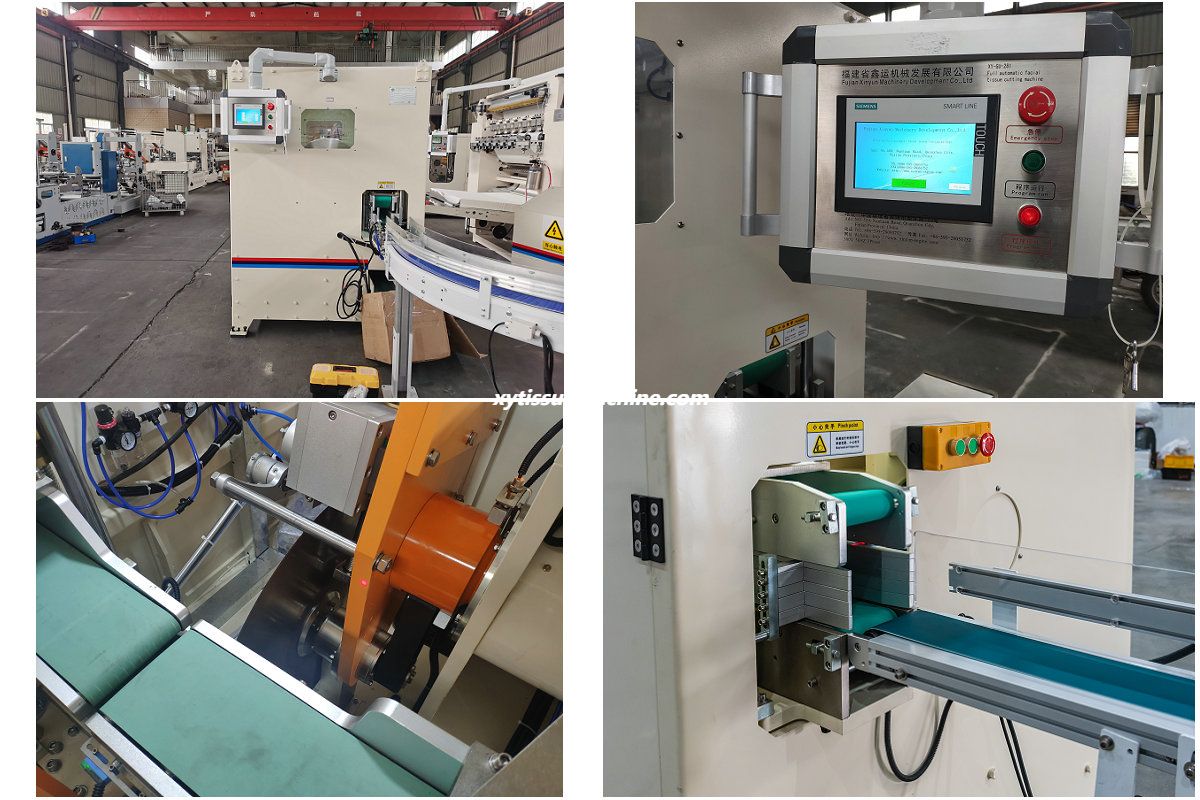

Cortadora circular grande de un solo canal XY-GU-281
El cortador de papel ciclotrón se utiliza para cortar automáticamente una fila de productos de toallas de papel doblados y redondos, como pañuelos removibles o papel higiénico.Toda la máquina adopta tecnología de servoaccionamiento y control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, mejora la precisión del corte del tejido y corta la cara del extremo plana.La longitud de corte dentro del alcance de la máquina permite un ajuste arbitrario.Ángulo fijo de la muela abrasiva automática para cuchillos, garantiza la calidad del afilado del cuchillo.El lugar de afilado de cuchillos a menudo sopla aire comprimido para enfriar y puede combinarse con un líquido refrigerante especial.
Principales parámetros técnicos.
Designation | Valores paramétricos |
La longitud de los productos sin terminar. | mínimo 500 mm (o mini 5 líneas) |
La altura del producto terminado. | 15~120 mm |
Velocidad de operacion | 20~120 corte/minuto |
Diámetro exterior de la hoja redonda | Φ610mm |
Velocidad máxima del cuchillo circular de corte de papel | 980R/min |
Especificación de productos terminados | 70~300 mm |
Ancho del papel | 70~110 mm |
Longitud de corte | 70~300 mm |
Longitud sobrante | 20~65 mm |
Fuerza | 11kW |
Fuente de alimentación | 380V 50Hz |
Presión del aire | 0,5 ~ 0,8 MPa |
Tamaño de la máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freno | Configuración de parámetros (automático/manual) |
Cuchillo afilador escalonado | Configuración de parámetros (automática) |
Cuchillo afilador neumático | Configuración de parámetros (automático/manual) |
Soplar aire | sin |
El interruptor de presión total | Valor (no) |
Interfaz hombre-computadora | DELTA (o seleccionado por el cliente) |
cambiador de frecuencia | DELTA |
Servoaccionamiento | DELTA |

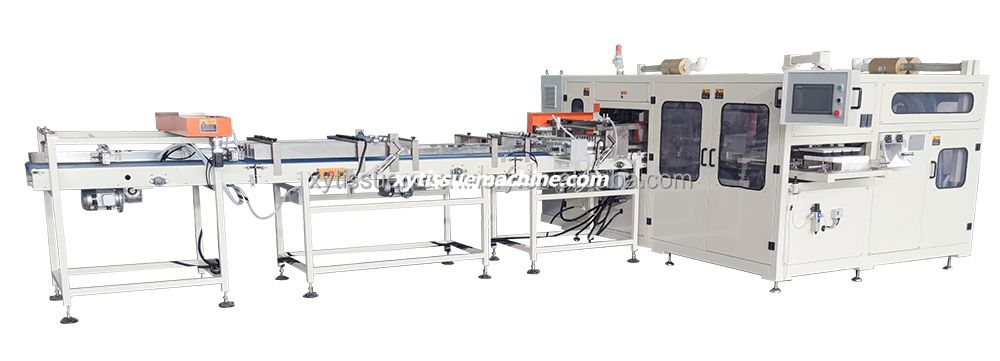

Máquina empacadora de pañuelos faciales tridimensional completamente automática XY-BT-298

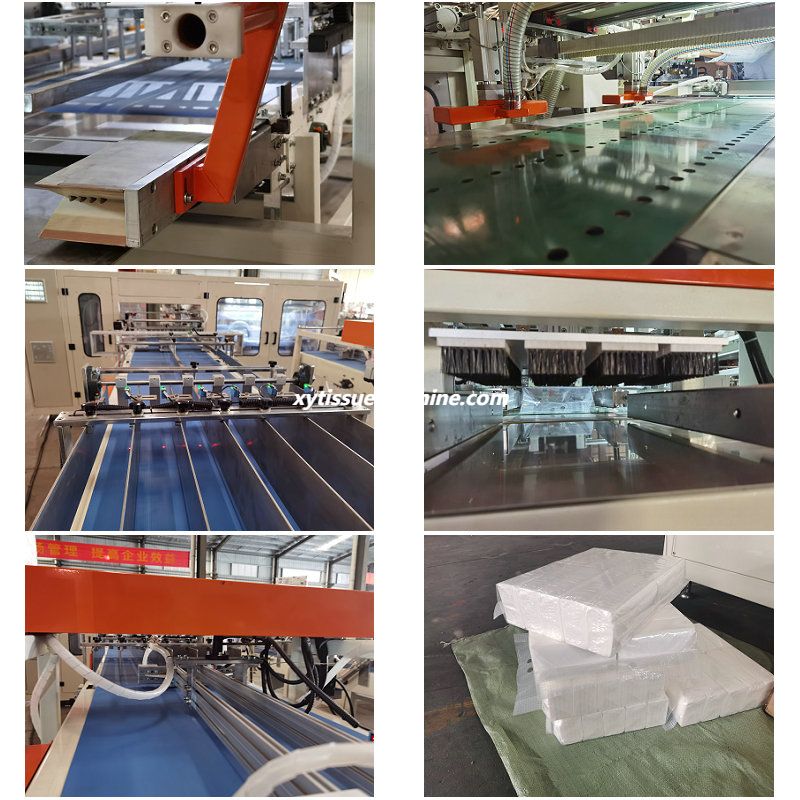

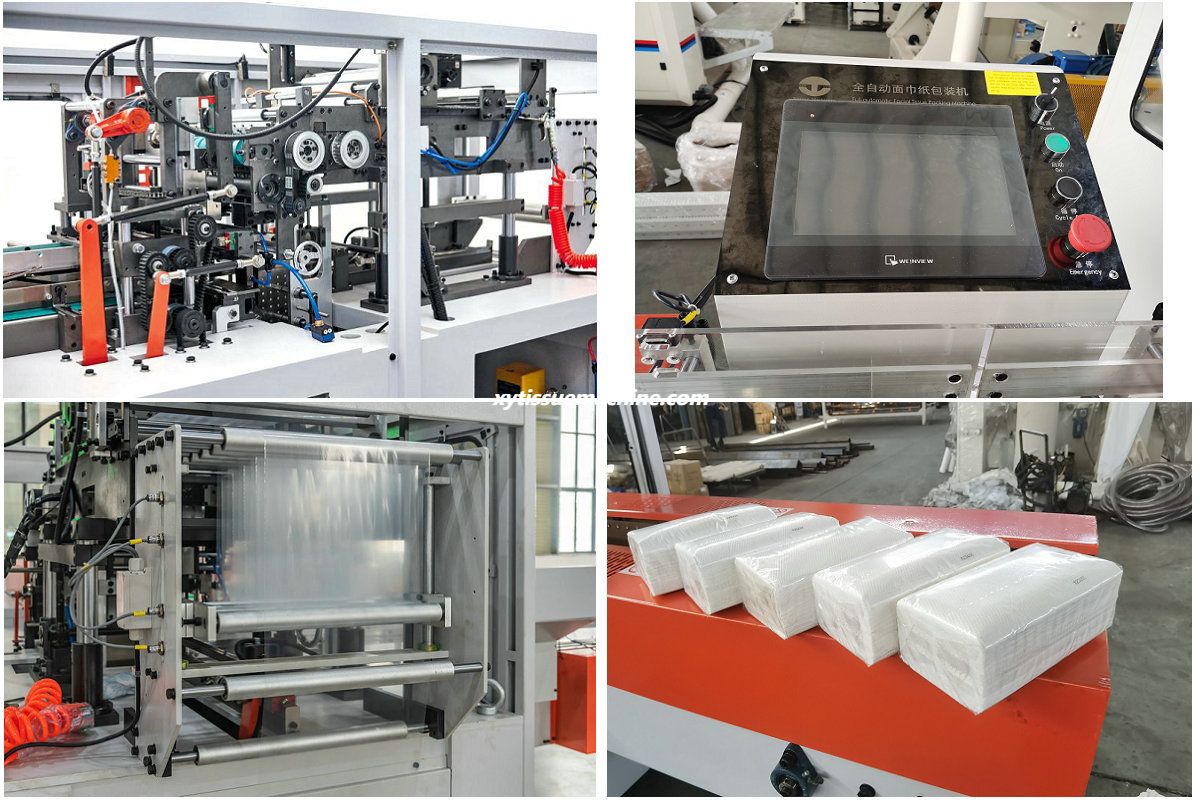

Imágenes detalladas
Técnico principal parámetros
Especificaciones técnicas | Descripción | Observación |
Ámbito de aplicación | Pañuelos faciales, toallas de mano, servilletas. | |
Modo de alimentación del equipo | ASF Completamente automático | Cinco secciones de modo de alimentación flexible inteligente |
Máx.velocidad mecánica de diseño | Máx.100 bolsas/minuto | Relacionado con la especificación del embalaje. |
Máx.velocidad de operación estable | 70 bolsas/minuto | Relacionado con la especificación del embalaje. |
Rango de longitud del tejido (producto terminado) | 120mm-210mm | Más de este tamaño se puede personalizar |
Rango de altura del tejido (producto terminado) | 40mm-100mm | |
Rango de ancho del tejido (producto terminado) | 90mm-105mm | |
Repuestos para cambio de talla | 3 juegos | Cantidad de configuración estándar, las especificaciones precisas elaboradas por el usuario |
Tamaño de la máquina (largo x ancho x alto) | 4600*3620*1770mm | Tamaño estándar |
Peso de la máquina | Alrededor de 3000 kg | |
Materiales de embalaje | película CPP | |
Espesor de la película | 0,04 mm-0,055 mm | |
Diámetro máximo de película | 400 milímetros | Más de este tamaño se puede personalizar |
Diámetro del núcleo de la película | 76mm | De acuerdo con los estándares internacionales. |
Ancho máximo de película | 340 mm | Más de este tamaño se puede personalizar |
Compresor de aire | Presión de aire mínima 5MPA | Equipado por el usuario |
Potencia total de accionamiento | 4,8 kilovatios | La suma del motor principal, el servomotor y la suma de la potencia del motor de regulación de velocidad. |
Potencia total de calefacción | 4,6 kilovatios | Sello lateral, parte de sellado lateral de potencia de calefacción combinada |
Variación de voltaje | +/-10% | De acuerdo con los estándares internacionales. |
Entrada de E/S/E/S | 24 VCC | Entrada del circuito de control del sistema de control eléctrico |
Salida de E/S/E/S | 24 VCC | Salida del circuito de control del sistema de control eléctrico |
Modo de control de movimiento del equipo | Servo de tres ejes y control de ubicación de ejes | La curva de movimiento CAM electrónica |
Modo de transmisión principal del equipo. | 20crmnti-leva mecánica+la unidad de leva electrónica | |
Color estándar de la máquina | Gris, color internacional RAL 7032 | El número de color de la tarjeta de color internacional RAL7032 |
Estilo de embalaje | Envoltura tridimensional | Sellado vertical primero y luego sellado de dos lados. |
XY-BT-299 Máquina empaquetadora de papel tisú facial totalmente automática
Características
◆ Ejecución completamente automática.Alta velocidad. Adecuado para empacar rollos (6,8,10 bolsas en una bolsa).
◆ Se puede conectar con una sierra para troncos o una máquina envolvedora de un solo rollo.
◆ Sistema servo, controlado por PLC.
◆ Alimentación automática, ajuste automático. Adopción de sensores de alta calidad.
◆ Operado por pantalla táctil a color.
◆ Función de parada/pausa de emergencia, sistema de alarma de seguridad, sistema de protección de energía eléctrica y de aire.
◆ Adoptando un sistema de corte y sellado a temperatura constante.
Modelo | XY-BT-299 |
Capacidad | 18 bolsas/minuto |
Fuente de alimentación | 17 kilovatios 380V 50HZ |
Suministro de aire | 0,5-0,7 MPA (suministrado por el usuario) |
Modo de alimentación | Sistema de alimentación completamente automático de 2 carriles. |
Adecuado para embalaje | Atar pañuelos faciales |
Tamaño de bolsa/Rollos por bolsa | L600*W(150-420)*H(80-105) mm 6、8、10 bolsa/bolsa para empaquetar |
Modo bolsa de agrupación | Bolsa prefabricada con orificio de purga de aire. |
Material de la bolsa | PE, espesor::≥0,05 mm |
Tienda de paquetes de bolsas | Almacenamiento de dos bolsas de 40 mm. |
cantidad de almacenamiento de bolsa desenrollada | ≤500 unidades |
Peso de la máquina | 3500 kilos |
Tamaño de la máquina | L6800*An3700*Al1600 mm |
Lista de configuración
NO | Nombre | Especificación del modelo | Marca | Observación |
1 | pantalla táctil | TPC1061/10,2 pulgadas | Kunlun Tongtai | |
2 | controlador | MP03A | Honesto | |
3 | Medidor de control de temperatura | Ke Yang | ||
4 | servo motor | weichuang | ||
5 | Convertidor de frecuencia | MD300A-S0.7BA | weichuang | 750W |
6 | Interruptor de detección fotoeléctrico | OMRON | ||
7 | Sensor fotoeléctrico | N1212 | ENFERMO | |
8 | Fotocélula de barrera | CX411D-E | Panasonic | |
9 | fuente de alimentación conmutada | 100W | SniederSnieder | |
10 | relé | HH52P-N/CC24V | OMRON | |
11 | Relé de estado sólido | 75DA | Yang Ming | |
12 | Botón | Snieder | ||
13 | Válvula de solenoide | 4V210-08/2V025-08 | tecnología aérea | |
14 | Cojinete | NSK, HRB |
Línea de producción de máquinas de pañuelos faciales de transferencia completamente automática XY-GU-AA
La línea automática de producción de pañuelos faciales consta de una máquina plegadora de pañuelos faciales con sistema de transferencia, una máquina cortadora de sierra para troncos de un solo canal y una máquina empacadora de bolsas individuales.Máquina que funciona de manera fluida y estable desde la materia prima hasta los productos terminados.Esta línea de producción tiene un alto grado de automatización, ahorra costos de mano de obra, reduce la intensidad de la mano de obra y es la mejor opción para la producción de productos de papel tisú.
Enlace de video:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
Máquina plegadora de pañuelos faciales completamente automática XY-GU-20A con sistema de transferencia
Característica y funciones:
El rodillo de cuchilla para romper papel adopta la estructura del rodillo de cuchilla en espiral, lo que resuelve eficazmente la estabilidad de la cuchilla para romper papel y la vida útil de la cuchilla.
La estructura del rodillo de cuchilla para romper papel adopta la estructura del rodillo de cuchilla en espiral desde la cuchilla recta original hasta el tipo de corte completo, y el rodillo de cuchilla en espiral es del tipo de corte puntual, lo que resuelve la inestabilidad de la rotura del papel y la corta vida útil de la hoja causada por la estructura original del cuchillo recto.
No. | Descripción | Parámetros técnicos |
1 | Máx.ancho del rollo gigante (mm) | 1400 |
2 | Diámetro del rollo gigante（mm） | <=¢1500 |
3 | Velocidad de desenrollado (m/min) | <130 |
4 | Diámetro interior del rollo gigante | ￠76,3 mm |
5 | Estructura de la máquina | Tipo de pared y estructura del marco. |
6 | Peso del rollo gigante (T) | Máx.0.8 |
7 | Sistema de desenrollado | Cinta base de hojas Cinta de alimentación de papel |
8 | Alineación del rollo jumbo | Ajuste manual |
9 | Modo de relajación | Agujas del reloj |
10 | Método de enhebrado de papel | Manual |
11 | Detección de rotura de papel | Con un sistema de detección de rotura de papel, toda la máquina se detendrá cuando se produzca una rotura de papel, reduciendo el desperdicio de papel en bruto. |
12 | Fuerza | 1,5 KW |
13 | Requisito mínimo de presión de aire | 0,6 MPa |
14 | Consumo de gas | 1000 litros/turno |
15 | Modo de transferencia de soportes de rollos gigantes | Motor independiente para controlar. |
Transmisión | ||
16 | Cinta transportadora | Transmisión por correa plana |
17 | Ajuste del rollo gigante | Destornillador |
Otro | ||
17 | Proteccion | Los principales componentes de la transmisión están protegidos por una cubierta protectora. |
1.2 Esta unidad incluye:
Descripción | CANTIDAD |
Sistema de transporte | 1 juego/grupo (en el estante trasero) |
Sistema de centrado de rollos gigantes | 1 juego/grupo (en el estante trasero) |
Sistema de enhebrado de papel en rollo gigante | 1 juego/grupo (en el estante trasero) |
Sistema de transmisión | 1 juego/grupo (en el estante trasero) |
Base fija en rollo gigante | 2 juegos/grupo (en el estante trasero) |
Eje de rollo gigante | 1 juego/grupo (en el estante trasero) |
Sistema de fijación y salida de rollos jumbo. | 2 juegos/grupo (en el estante trasero) |
2.1.1 Dispositivo de plegado de mainframe (1 grupo/juego)
No. | Descripción | Parámetros técnicos |
1 | Velocidad de diseño | 100 m/min |
2 | Velocidad estable | 70-80 m/min, o máx.Número de pilas largas: 6-10 pilas largas/min (cumple solo una de ellas) |
3 | Tamaño desplegado del producto terminado (mm) | 180（+1,-3）* ancho del producto terminado |
4 | Tamaño plegado del producto terminado (mm) | 90（+3,-1）* ancho del producto terminado |
5 | Altura del producto terminado (mm) | 50 mm-135 mm (altura de plegado, no la altura del embalaje) |
6 | Estructura de la máquina | Estructura de tablero |
7 | método de conteo | Operación del codificador de alta resolución (100% precisa) |
8 | Método de plegado | Plegado por adsorción al vacío |
9 | Estilo plegable | Plegado escalonado en forma de V |
10 | Método de procesamiento del rodillo plegable. | Después de templar y revenir, y utilizar un procesamiento de orificios profundos de alta precisión para garantizar la rigidez y resistencia de cada rodillo, todos se procesan mediante un centro de mecanizado CNC.El equilibrio dinámico de nivel G3.2 garantiza la precisión del rodillo de plegado durante el proceso de plegado de alta velocidad. |
11 | Rodillo plegable de papel roto. | Hay 2 rollos plegables para romper papel y hay de 3 a 4 cuchillas inferiores para romper papel distribuidas en el rollo de manera promedio (el número cambiará según las especificaciones), para garantizar que la longitud de cada corte de papel sea de 180 (+ 1 , - 3) mm, y hay orificios regulares de adsorción al vacío al lado de cada cuchilla inferior en la superficie del rollo, que se utilizan para adsorber el papel base cortado adherido a la superficie del rollo. |
12 | Hay 3-4 cuchillas de inserción y 3-4 ranuras en V plegables en el rollo (el número cambiará según las especificaciones), lo que garantiza que el tamaño del papel base después del plegado sea de 90 mm (+ 3, - 1). y hay orificios regulares de adsorción al vacío al lado de las cuchillas de inserción y ranuras en V plegables en la superficie del rollo, que se utilizan para adsorber el papel base cortado adherido a la superficie del rollo. | |
13 | Las cuchillas hacia abajo | Todos ellos se procesan con materiales importados, y la estructura de las cuchillas hacia abajo y el orificio de succión garantiza que el papel no se volteará al cortar a alta velocidad, lo que hace que los productos terminados sean más prolijos. |
14 | las cuchillas arriba | Todos ellos se procesan con materiales importados y el diseño de las hojas se adopta para garantizar la durabilidad de los cuchillos. |
15 | Método de corte de papel. | Levantamiento general.Hay una hoja en espiral en la parte delantera y trasera.La estructura de rotura de papel en espiral hace que la rotura del papel sea estable y las cuchillas sean duraderas. |
16 | Método de enhebrado de papel | Manual |
17 | Estructura del conducto de vacío | La tubería y la construcción del conducto de vacío serán responsables por el comprador. |
18 | Función de avance lento de la máquina | La máquina puede seleccionar la función de avance lento. |
19 | Potencia del motor principal (KW) | 4kW |
20 | Potencia de la bomba de vacío (KW) | 22 |
21 | Potencia (V/Hz) | 380v 50Hz trifásico |
22 | Voltaje (V) | 24 |
23 | Presión de aire comprimido (MPa) | ≥0,6 |
23 | Consumo de gas | 1000 litros/turno |
2.1.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Rodillo de alimentación de papel | 2 rollos (en la máquina principal) | Rollo de cuchillo en espiral | 2 juegos (en la máquina principal) |
Rodillo para plegar papel | 2 juegos (en la máquina principal) | El rodillo inferior de papel de corte. | 2 juegos (en la máquina principal) |
conjunto de succión | (en la máquina principal） | rodillo curvo | |
Conjunto de horquilla de cambio | 2 juegos (en la máquina principal) | Sistema de transmisión mecánica | 2 juegos (en la máquina principal) |
Sistema de control de horquilla de cambio | 2 juegos (en la máquina principal) | Bomba aspiradora | 1 juego |
2 juegos (equipados con la máquina principal) | |||
Sistema deflector | 2 juegos (en la máquina principal) | caja de electricidad | 1 juego (en la máquina principal) |
cubierta de protección | 1 juego (en la máquina principal) | Sistema de detección de rotura de papel. | 1 juego (en la máquina principal) |
Sistema de control de rotura de papel. | 2 juegos (en la máquina principal) | Pantalla táctil | 1 juego (en la máquina principal) |
2.2.1 Sistema de estampado de bordes (se puede personalizar el estampado completo) 1 juego/grupo
No | Descripción | Parámetros técnicos |
1 | Función de estampado de bordes | La máquina está equipada con dos juegos de dispositivos de estampado de bordes, la distancia entre las líneas de estampado de bordes es ajustable y la distancia mínima es de 35 mm. |
2 | Número de ruedas de estampado de bordes | Se puede personalizar (juegos estándar) |
3 | Implementación de estampado de bordes. | Cada grupo de estampado se puede ajustar por separado mediante el uso de una bolsa de aire y la rueda de estampado se acciona pasivamente. |
4 | Los rollos inferiores de estampado de bordes. | Hay un rodillo de estampado en la parte delantera y otro en la parte trasera. |
5 | Ruedas de estampado de bordes | Se reforma el rodamiento y se trata la superficie del rodamiento con patrón eléctrico;La forma, la distancia de las líneas de estampado y el efecto del estampado de bordes serán especificados por el comprador y confirmados por ambas partes.Las ruedas de estampado de bordes se pueden utilizar durante más de 6 meses. |
6 | Los rollos inferiores de estampado de bordes. | Utilizando un tratamiento térmico de acero para rodamientos, garantice un grado HRC60 superior y un tratamiento superficial especial, garantía de uso durante más de un año. |
7 | Modo de lubricación | Hay un dispositivo de lubricación independiente para cada grupo de ruedas de estampado de bordes. |
8 | Interruptor del sistema de estampado de bordes. | Al operar la pantalla táctil para elegir pañuelos faciales con relieve o sin relieve |
9 | Presión de aire comprimido (MPA) | ≥0,6 |
10 | Consumo de gas | 500 litros/turno |
2.2.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Rodillos inferiores de estampado de bordes. | 2 juegos (en la máquina principal) | Sistema de estampado | (en la máquina principal) |
3.1 El sistema de transferencia automática 1 juego/grupo
No | Descripción | Parámetros técnicos |
1 | Sistema de transferencia | 4 dispositivos de servocontrol pueden realizar transferencia automática |
2 | Estructura de transferencia | Estructura de tablero |
3 | Dispositivo deslizante para transferencia. | Todos los dispositivos deslizantes adoptan cojinetes lineales importados y adoptan una estructura de doble eje para garantizar la estabilidad de cada parte del sistema de transferencia. |
4 | Principal Transferencia de pieza de trabajo | Todos ellos están hechos de aleación de aluminio y procesados por un centro de mecanizado CNC, lo que garantiza la precisión de la transferencia. |
5 | Deflector de papel | Todos ellos están procesados con aleación de aluminio importada, para garantizar que el papel exterior no afecte el efecto de transferencia. |
6 | Piezas neumáticas | Los componentes neumáticos AIRTAC se utilizan para garantizar la precisión de la transferencia. |
7 | Seguimiento de cantidades de hoja | Se adopta un codificador de alta precisión. |
8 | Ajuste de importes de hoja | Se configura en la pantalla del PLC y las cantidades de hojas se pueden ajustar con 100 % de precisión (con el número par como referencia de configuración) |
9 | Rango de cantidad de hojas | 2 capas: 100-200 hojas, tres capas 60-150 hojas |
10 | Velocidad | Máx.10 veces/minuto |
11 | Modo de control | Cuando la máquina se apaga normalmente, solo se puede apagar después de que se complete el trabajo de transferencia. |
13 | Piezas de soporte de papel | El acero inoxidable se utiliza para garantizar la resistencia y rigidez del producto semiacabado a alta velocidad. |
14 | ||
15 | Potencia (kW) | 3+3+0,75+1,8=8,5 |
16 | Presión de aire comprimido (MPA) | ≥0,6 |
17 | Consumo de gas | 1000 litros/turno |
18 | Tensión de control (V) | 24 |
3.2 Esta unidad incluye:
Descripción | CANTIDAD | Descripción | CANTIDAD |
Manejo de papel y servo de soporte. | 2 juegos (en la máquina principal) | Tenencia sistema | 1 juego/cada uno (en la máquina principal) |
servo de inserción | 2 juegos (en la máquina principal) | Inserción de papel | 2 juegos (en la máquina principal) |
Cálculo de productividad (a continuación se muestra un ejemplo)
Especificaciones del papel en rollo gigante: 15 g/m², 6 capas
Ancho del rollo gigante: 1400 mm
Coeficiente de eficiencia: 65%
Tiempo de producción: 22 horas
Velocidad de producción: 70m/min
No. De máquinas: 1 juego
Capacidad:
70(m/min)*1,4(m)*15(g/㎡)*6(capas)*22(h)*60(min)*1(juego)*0,65/1000000
=7,5（t）
Nota: el cálculo de productividad anterior es solo como referencia.
La capacidad de producción específica está relacionada con el peso del gramo, las características del papel en rollo jumbo, las especificaciones del producto y la situación específica de cada empresa.
Lista de proveedores de repuestos
1.Parte de desenrollado
Descripción | Marca | Descripción | Marca |
Cinta transportadora | lisida | Rodamiento | NSK, HRB, LYC o CCZ, etc. |
cinturón síncrono | babeili | Cojinete deslizante | productos TR |
cinturón plegable PA | Martín | cinturón plegable PA | lisida |
Manga de expansión | Wofu | Componentes neumáticos | yadeke |
2.Parte principal de la máquina
Descripción | Marca | Descripción | Marca |
cuchillo para cortar papel | Xinyun | Embrague | Qiandai |
cinturón síncrono | babeili | Rodamiento | NSK, HRB, LYC o CCZ, etc. |
cinturón plegable PA | lisida | Cojinete deslizante | ASAHI o TR |
cinturón plegable PA | Martín | Componentes neumáticos | yadeke |
Manga de expansión | Wofu | Válvula reguladora de presión, manómetro | yadeke |
Bomba aspiradora | Taiwán Tielong(150 30KW) | Cilindro de control | yadeke |
3.Partes eléctricas del soporte de desenrollado.
Descripción | Marca | Descripción | Marca |
Convertidor de frecuencia | INVT | Módulo de entrada | INVT |
Módulo de retroalimentación del codificador | INVT | Sensor de ángulo | Taiwán |
Motor | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmisión Xingguang, etc. | interruptor de proximidad | Omrón |
Codificador | Bandera de Italia | interruptor fotoeléctrico | Omron, Bonner |
Módulo de cantidad analógica | INVT |
Parte eléctrica de la máquina principal.
Descripción | Marca | Descripción | Marca |
Convertidor de frecuencia | INVT | reductor | INVT |
Módulo de retroalimentación del codificador | INVT | Servo motor | INVT |
Maquinaria electrica | Motor Jiangmen Jiangsheng, Motor Dongguan, Transmisión Xingguang, etc. | Pantalla táctil | INVT |
reductor | Encalado de Taiwán |
Cortadora circular grande de un solo canal XY-GU-281
El cortador de papel ciclotrón se utiliza para cortar automáticamente una fila de productos de toallas de papel doblados y redondos, como pañuelos removibles o papel higiénico.Toda la máquina adopta tecnología de servoaccionamiento y control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, mejora la precisión del corte del tejido y corta la cara del extremo plana.La longitud de corte dentro del alcance de la máquina permite un ajuste arbitrario.Ángulo fijo de la muela abrasiva automática para cuchillos, garantiza la calidad del afilado del cuchillo.El lugar de afilado de cuchillos a menudo sopla aire comprimido para enfriar y puede combinarse con un líquido refrigerante especial.
Principales parámetros técnicos.
Designation | Valores paramétricos |
La longitud de los productos sin terminar. | mínimo 500 mm (o mini 5 líneas) |
La altura del producto terminado. | 15~120 mm |
Velocidad de operacion | 20~120 corte/minuto |
Diámetro exterior de la hoja redonda | Φ610mm |
Velocidad máxima del cuchillo circular de corte de papel | 980R/min |
Especificación de productos terminados | 70~300 mm |
Ancho del papel | 70~110 mm |
Longitud de corte | 70~300 mm |
Longitud sobrante | 20~65 mm |
Fuerza | 11kW |
Fuente de alimentación | 380V 50Hz |
Presión del aire | 0,5 ~ 0,8 MPa |
Tamaño de la máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freno | Configuración de parámetros (automático/manual) |
Cuchillo afilador escalonado | Configuración de parámetros (automática) |
Cuchillo afilador neumático | Configuración de parámetros (automático/manual) |
Soplar aire | sin |
El interruptor de presión total | Valor (no) |
Interfaz hombre-computadora | DELTA (o seleccionado por el cliente) |
cambiador de frecuencia | DELTA |
Servoaccionamiento | DELTA |
Máquina empacadora de pañuelos faciales tridimensional completamente automática XY-BT-298
Imágenes detalladas
Técnico principal parámetros
Especificaciones técnicas | Descripción | Observación |
Ámbito de aplicación | Pañuelos faciales, toallas de mano, servilletas. | |
Modo de alimentación del equipo | ASF Completamente automático | Cinco secciones de modo de alimentación flexible inteligente |
Máx.velocidad mecánica de diseño | Máx.100 bolsas/minuto | Relacionado con la especificación del embalaje. |
Máx.velocidad de operación estable | 70 bolsas/minuto | Relacionado con la especificación del embalaje. |
Rango de longitud del tejido (producto terminado) | 120mm-210mm | Más de este tamaño se puede personalizar |
Rango de altura del tejido (producto terminado) | 40mm-100mm | |
Rango de ancho del tejido (producto terminado) | 90mm-105mm | |
Repuestos para cambio de talla | 3 juegos | Cantidad de configuración estándar, las especificaciones precisas elaboradas por el usuario |
Tamaño de la máquina (largo x ancho x alto) | 4600*3620*1770mm | Tamaño estándar |
Peso de la máquina | Alrededor de 3000 kg | |
Materiales de embalaje | película CPP | |
Espesor de la película | 0,04 mm-0,055 mm | |
Diámetro máximo de película | 400 milímetros | Más de este tamaño se puede personalizar |
Diámetro del núcleo de la película | 76mm | De acuerdo con los estándares internacionales. |
Ancho máximo de película | 340 mm | Más de este tamaño se puede personalizar |
Compresor de aire | Presión de aire mínima 5MPA | Equipado por el usuario |
Potencia total de accionamiento | 4,8 kilovatios | La suma del motor principal, el servomotor y la suma de la potencia del motor de regulación de velocidad. |
Potencia total de calefacción | 4,6 kilovatios | Sello lateral, parte de sellado lateral de potencia de calefacción combinada |
Variación de voltaje | +/-10% | De acuerdo con los estándares internacionales. |
Entrada de E/S/E/S | 24 VCC | Entrada del circuito de control del sistema de control eléctrico |
Salida de E/S/E/S | 24 VCC | Salida del circuito de control del sistema de control eléctrico |
Modo de control de movimiento del equipo | Servo de tres ejes y control de ubicación de ejes | La curva de movimiento CAM electrónica |
Modo de transmisión principal del equipo. | 20crmnti-leva mecánica+la unidad de leva electrónica | |
Color estándar de la máquina | Gris, color internacional RAL 7032 | El número de color de la tarjeta de color internacional RAL7032 |
Estilo de embalaje | Envoltura tridimensional | Sellado vertical primero y luego sellado de dos lados. |
XY-BT-299 Máquina empaquetadora de papel tisú facial totalmente automática
Características
◆ Ejecución completamente automática.Alta velocidad. Adecuado para empacar rollos (6,8,10 bolsas en una bolsa).
◆ Se puede conectar con una sierra para troncos o una máquina envolvedora de un solo rollo.
◆ Sistema servo, controlado por PLC.
◆ Alimentación automática, ajuste automático. Adopción de sensores de alta calidad.
◆ Operado por pantalla táctil a color.
◆ Función de parada/pausa de emergencia, sistema de alarma de seguridad, sistema de protección de energía eléctrica y de aire.
◆ Adoptando un sistema de corte y sellado a temperatura constante.
Modelo | XY-BT-299 |
Capacidad | 18 bolsas/minuto |
Fuente de alimentación | 17 kilovatios 380V 50HZ |
Suministro de aire | 0,5-0,7 MPA (suministrado por el usuario) |
Modo de alimentación | Sistema de alimentación completamente automático de 2 carriles. |
Adecuado para embalaje | Atar pañuelos faciales |
Tamaño de bolsa/Rollos por bolsa | L600*W(150-420)*H(80-105) mm 6、8、10 bolsa/bolsa para empaquetar |
Modo bolsa de agrupación | Bolsa prefabricada con orificio de purga de aire. |
Material de la bolsa | PE, espesor::≥0,05 mm |
Tienda de paquetes de bolsas | Almacenamiento de dos bolsas de 40 mm. |
cantidad de almacenamiento de bolsa desenrollada | ≤500 unidades |
Peso de la máquina | 3500 kilos |
Tamaño de la máquina | L6800*An3700*Al1600 mm |
Lista de configuración
NO | Nombre | Especificación del modelo | Marca | Observación |
1 | pantalla táctil | TPC1061/10,2 pulgadas | Kunlun Tongtai | |
2 | controlador | MP03A | Honesto | |
3 | Medidor de control de temperatura | Ke Yang | ||
4 | servo motor | weichuang | ||
5 | Convertidor de frecuencia | MD300A-S0.7BA | weichuang | 750W |
6 | Interruptor de detección fotoeléctrico | OMRON | ||
7 | Sensor fotoeléctrico | N1212 | ENFERMO | |
8 | Fotocélula de barrera | CX411D-E | Panasonic | |
9 | fuente de alimentación conmutada | 100W | SniederSnieder | |
10 | relé | HH52P-N/CC24V | OMRON | |
11 | Relé de estado sólido | 75DA | Yang Ming | |
12 | Botón | Snieder | ||
13 | Válvula de solenoide | 4V210-08/2V025-08 | tecnología aérea | |
14 | Cojinete | NSK, HRB |
