XY-GU-AB
XINYUN

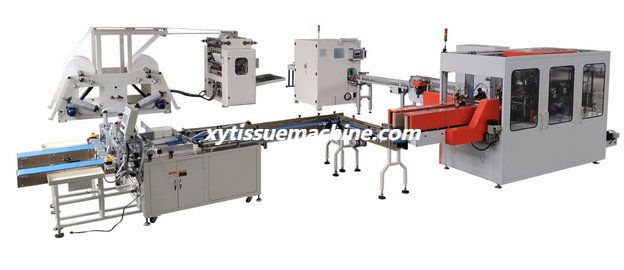

XY-GU-AB Buen precio 6 líneas faciales automáticas
Línea de producción de máquinas para fabricar papel tisú
Describir
La línea automática de producción de pañuelos faciales consta de una máquina plegadora de pañuelos faciales, una máquina cortadora de sierra para troncos de un solo canal y una máquina empacadora de bolsas individuales.Máquina que funciona sin problemas y estable desde la materia prima hasta el acabado.
productos.Esta línea de producción tiene un alto grado de automatización, ahorra costos de mano de obra, reduce la intensidad de la mano de obra, es la mejor
elección de la producción de productos tisú.
Enlace de video: https://youtu.be/C6CLxz_XNoY
Hay 4 máquinas en la línea de producción.

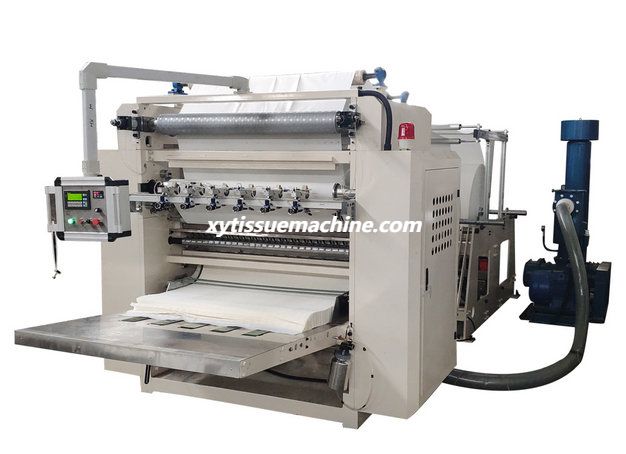

1) XY-GU-20A Automático 6 Líneas Pañuelo facial Plegable Máquina
Enlace de video: https://youtu.be/lGpVtf7pMjE
Principales características
Flujo de trabajo de la máquina automática para fabricar pañuelos faciales XY-GU-20A: Los cilindros de corte cortan los rollos gigantes que han sido cortados al ancho deseado y se pliegan recíprocamente en una hoja de pañuelo facial rectangular o cuadrado.Esta máquina adopta un servomotor independiente y un control automático de la tensión del papel.Se caracteriza por su alta velocidad, agradable plegado y fácil operación.
1. Configuración de estampado neumático, separación neumática.(grabado seleccionado por el cliente)
2. La estabilidad del soporte para paneles de yeso y el funcionamiento rápido de la máquina es excelente.
3. Carga neumática de rollos gigantes, conducción neumática de papel, relación de ajuste de velocidad continua y control de tensión de la banda.
4. Equipado con bomba de vacío tipo raíces para un funcionamiento estable de la máquina
5. Haga varios productos con el ancho según sea necesario.
6. Equipado con una unidad de estampado de bordes para mantener las dos capas juntas.
7. La máquina se detendrá cuando el papel se rompa.Evita el desperdicio causado por la falta de papel o la rotura del papel.
8. La red se puede enhebrar en la máquina mediante los dos botones de avance. Es más seguro y más fácil enhebrar la red.
Parámetro técnico principal
Modelo de máquina | XY-GU-20A |
Tamaño plegado de productos terminados. | 100*(120-210)±2mm |
Tamaño desplegado de los productos terminados. | 200*210±2mm |
El ancho del rollo de papel gigante. | 1400 mm |
Diámetro del rollo de papel gigante | 1200 mm |
Diámetro del núcleo interno del papel en rollo gigante | 76,2 mm |
Producción diaria (8 horas) | 2000-3000 kilos |
unidad de estampado | Estampado completo de acero a acero, estampado de bordes de acero a acero, regulación neumática independiente |
unidad de corte | Corte neumático |
Fuerza | Motor principal de 5,5 kW. |
Soporte de papel en rollo gigante de 1,5 KW (2 juegos) | |
Unidad de succión al vacío | Ventilador de 18,5 KW |
Sistema neumático | Compresor de aire de 3 HP, mini presión 5kg/cm2PA |
Sistema de conducción | Correa de distribución |
Dimensión global | 7950*2500*1850mm |
Peso | 6.0T |

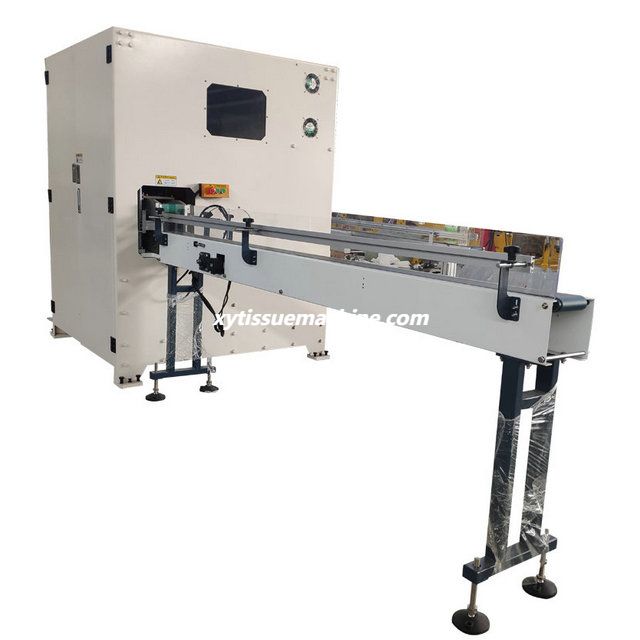

2) Máquina cortadora automática de sierra para troncos de tejido facial XY-GU-281
Enlace de video: https://youtu.be/EzMsnPSzIOk
Principales características
El cortador de papel ciclotrón se utiliza para cortar automáticamente una fila de productos de toallas de papel doblados y redondos, como pañuelos removibles o papel higiénico.Toda la máquina adopta tecnología de servoaccionamiento y control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, mejora la precisión del corte del tejido y corta la cara del extremo plana.La longitud de corte dentro del alcance de la máquina permite un ajuste arbitrario.Ángulo fijo de la muela abrasiva automática para cuchillos, garantiza la calidad del afilado del cuchillo.El lugar de afilado de cuchillos a menudo sopla aire comprimido para enfriar y puede combinarse con un líquido refrigerante especial.
Principales parámetros técnicos
Designation | Valores paramétricos |
La longitud de los productos sin terminar. | mínimo 500 mm (o mini 5 líneas) |
La altura del producto terminado. | 30~130 mm |
Velocidad de producción | 20~150 cortes/minuto |
Velocidad de operacion | 20~120 corte/minuto |
Diámetro exterior de la hoja redonda | Φ610mm |
Velocidad máxima del cuchillo circular de corte de papel | 980R/min |
Especificación de productos terminados | 70~300 mm |
Ancho del papel | 70~110 mm |
Longitud de corte | 70~300 mm |
Longitud sobrante | 20~65 mm |
Fuerza | 11kW |
Fuente de alimentación | 380V 50Hz |
Presión del aire | 0,5 ~ 0,8 MPa |
Tamaño de la máquina | 4600*1700*2500mm |
peso | 2300~2600kg |
freno | Configuración de parámetros (automático/manual) |
Cuchillo afilador escalonado | Configuración de parámetros (automática) |
Cuchillo afilador neumático | Configuración de parámetros (automático/manual) |
Soplar aire | sin |
El interruptor de presión total | Valor (no) |
Interfaz hombre-computadora | DELTA (o seleccionado por el cliente) |
cambiador de frecuencia | DELTA |
Servoaccionamiento | DELTA |

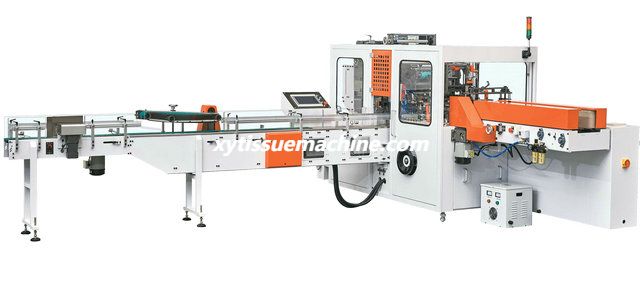

3) Máquina empacadora de pañuelos faciales tridimensional completamente automática XY-BT-298
Enlace de video: https://youtu.be/QetR32rlK4g
Técnico Principal Parámetros
Especificaciones técnicas | Descripción | Observación |
Ámbito de aplicación | Pañuelos faciales, toallas de mano, servilletas. | |
Modo de alimentación del equipo | ASF Completamente automático | Cinco secciones de modo de alimentación flexible inteligente |
Máx.velocidad mecánica de diseño | Máx.80 bolsas/minuto | Relacionado con la especificación del embalaje. |
Máx.velocidad de operación estable | 65 bolsas/minuto | Relacionado con la especificación del embalaje. |
Rango de longitud del tejido (producto terminado) | 120mm-210mm | Más de este tamaño se puede personalizar |
Rango de altura del tejido (producto terminado) | 40mm-100mm | |
Rango de ancho del tejido (producto terminado) | 90mm-105mm | |
Repuestos para cambio de talla | 3 juegos | Cantidad de configuración estándar, las especificaciones precisas elaboradas por el usuario |
Tamaño de la máquina (largo x ancho x alto) | 4600*3620*1770mm | Tamaño estándar |
Peso de la máquina | Alrededor de 3000 kg | |
Materiales de embalaje | película CPP | |
Espesor de la película | 0,04 mm-0,055 mm | |
Diámetro máximo de película | 400 milímetros | Más de este tamaño se puede personalizar |
Diámetro del núcleo de la película | 76mm | De acuerdo con los estándares internacionales. |
Ancho máximo de película | 340 mm | Más de este tamaño se puede personalizar |
Compresor de aire | Presión de aire mínima 5MPA | Equipado por el usuario |
Fuente de alimentación | 380V/50HZ | Siguiendo el estándar de energía eléctrica de China |
Potencia total de accionamiento | 4,8 kilovatios | La suma del motor principal, el servomotor y la suma de la potencia del motor de regulación de velocidad. |
Potencia total de calefacción | 4,6 kilovatios | Sello lateral, parte de sellado lateral de potencia de calefacción combinada |
Variación de voltaje | +/-10% | De acuerdo con los estándares internacionales. |
Entrada de E/S/E/S | 24 VCC | Entrada del circuito de control del sistema de control eléctrico |
Salida de E/S/E/S | 24 VCC | Salida del circuito de control del sistema de control eléctrico |
Modo de control de movimiento del equipo | Tres servoeje y control de ubicación del eje | La curva de movimiento CAM electrónica |
Modo de transmisión principal del equipo. | 20crmnti-leva mecánica+la unidad de leva electrónica | |
Color estándar de la máquina | Gris, color internacional RAL 7032 | El número de color de la tarjeta de color internacional RAL7032 |
Estilo de embalaje | Envoltura tridimensional | Sellado vertical primero y luego sellado de dos lados. |
4) Máquina empacadora de paquetes de papel tisú facial semiautomática XY-GU-26B
Enlace de video: https://youtu.be/IMHSXCyyofI
Principales características
1. Esta máquina es adecuada para el embalaje suave del paquete intermedio, dispositivo de giro de cierre automático de la correa, doble fila ajustable, las actividades del cabezal para facilitar el embolsado de los trabajadores, entrega automática de productos terminados, eficiencia provincial.¡Doble cabeza fuera del material, solo una persona embolsando!
2. El uso de control avanzado de programación de computadora PLC, control de frecuencia dual, parámetros de visualización de pantalla táctil, fácil de configurar, control de temperatura más preciso, protección más efectiva del cable calefactor y la cinta de alta temperatura.
3. El efecto de sellado del empaque es una máquina automática de bombeo de un solo paquete hermosa, ordenada y suave conectada para lograr papel de transporte mecanizado, solo embolsado manual, máquina más rápida y que ahorra más mano de obra;reducir los costos de producción y mejorar la eficiencia de la producción.
4. Velocidad de embalaje: 14-18 bolsas/min.
5. Hay un dispositivo de anidamiento automático de material antibloqueo, pero también desempeña un papel de amortiguación.
6. Toda la estructura es razonable, con un rendimiento estable, material resistente y más duradero;Piezas de control para la importación de componentes de alta calidad, el resto de componentes de calidad estándar nacional.
Parámetros técnicos
1 | Velocidad | 14-18 bolsas/minuto | ||
2 | Tamaño de embalaje (mm) | Una línea (L*W) | (180-400)*(130-200) mm | |
3 | Dos líneas (L*W) | (180-400)*(260-400) mm | ||
Espesor | Altura: (70-1000 mm | |||
4 | Tipo de embalaje (bolsa) | Una línea: 1*3,1*4,1*5; Dos líneas: 2*3,2*4,2*5 | ||
5 | Método de embalaje | Bolsa prefabricada | ||
6 | Control de alimentación | Alimentación automática | ||
7 | Método de embolsado | Manual | ||
8 | Método de supresión | Conexión de facturación automática | ||
9 | Material de embalaje | EDUCACIÓN FÍSICA | ||
10 | Calidad de sellado | Sin sellado, sin adherencia, paquete único, sin rotura por fusión | ||
11 | Espesor mínimo de lámina (dmm) | 6 mm | ||
12 | Fuerza | 1,2 KW | ||
13 | Voltaje | 220V 50-60HZ | ||
14 | Presión del aire | 0.6mpa | ||
Marcas de componentes principales | ||||
No. | Artículo | Marca | Observación | |
1 | control PLC | XINJE | Empresa conjunta chino-extranjera | |
2 | Pantalla táctil | XINJE | Empresa conjunta chino-extranjera | |
3 | motor ordinario | Lijia | Porcelana | |
4 | Convertidor de frecuencia | Innovación | Porcelana | |
5 | Cojinete principal | HRB, NSK | Porcelana | |
6 | Módulo de poder | Mingwei | Porcelana | |
7 | Interruptor fotoeléctrico y de proximidad. | Sike | Porcelana | |
8 | contactor | Xinling | Porcelana | |
9 | Componentes neumáticos | SMC Airtac, Estrellas | Marca internacional | |
10 | Fuente de alimentación de modo conmutado | Schneider | Marca internacional | |
