La máquina empacadora de bolsas de película tisú completamente automática es adecuada para el empaque totalmente automático de paquetes individuales de pañuelos faciales, papel de cocina, toallas de papel plegadas en V y servilletas.
Velocidad: | |
---|---|
Rango de longitud del tejido: | |
Rango de altura del tejido : | |
Rango de ancho del tejido: | |
Tamaño del equipo: | |
Peso del equipo: | |
Materiales de embalaje: | |
Estado de Disponibilidad: | |
Cantidad: | |
XY-BT-298
XINYUN

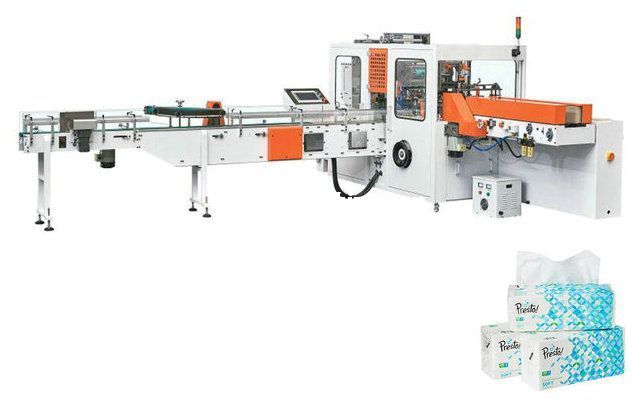

XY-BT-298 Maquinaria de embalaje de bolsas de papel para servilletas de papel facial completamente automática
Describir
Esta máquina se utiliza principalmente para el embalaje tridimensional de pañuelos faciales o servilletas de papel.
Enlace de video:
Embalaje de papel facial: https://youtu.be/KcVOCCqf0Q4
Embalaje de papel servilleta:https://youtu.be/KV7U9UJuhxg
Principales características de rendimiento y estructura.
1. Adopte el método de embalaje envolviendo, doblando y sellando con una estructura compacta y un producto de gran atractivo.
2. Adopte el sistema de control de conversión de frecuencia continua, pantalla táctil y PLC, visualización clara y fácil mantenimiento.
3. Adopte un transportador de colocación automática, fácil de conectar con la línea de producción automática, lo que ahorra costos de mano de obra.
4. Regulación continua de velocidad con doble transductor, que ajusta automáticamente la longitud de la película de embalaje.
5. Alta autoinmunización, alta especialización, alta eficiencia y menos problemas.
6. Se pueden manejar diferentes tamaños fácilmente gracias a una función de cambio rápida y sencilla.

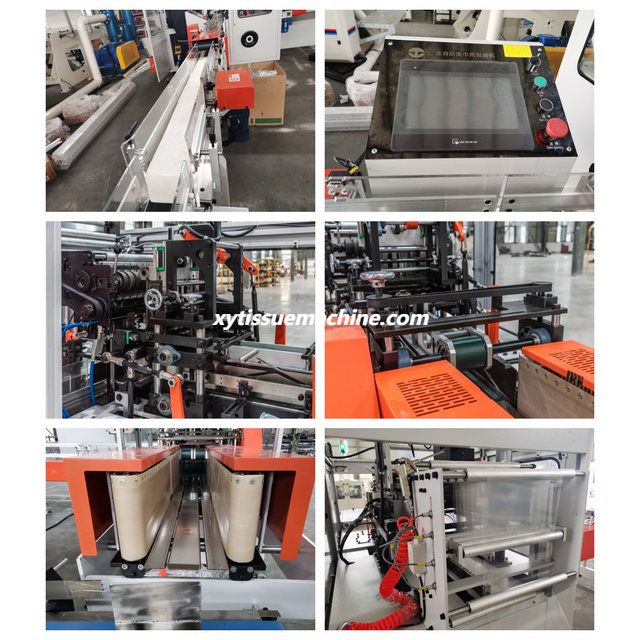

Imágenes detalladas
Parámetros técnicos
Modelo | XY-BT-298 |
Dimensión del contorno (L*W*H) | 3560*5885*1925mm |
Velocidad | 50-70 bolsas/minuto |
Tamaño del embalaje (largo x ancho x alto) | (100-230)*(90-150)*(40-100)mm |
Peso de la máquina | 3000KG |
Consumo de motores | 3,66 KW |
Consumo de calefacción | 3,6 KW |
Fuerza | 380V 50Hz |
El consumo de energía | 7,26 KW |
película de embalaje | CPP,PE,OPP/CPP,PT/PE y otras películas selladas en ambos lados |
Descripción del proceso operativo básico
Componentes | Función | Configuración | Descripción |
Componentes de alimentación | Unidad de alimentación | Conversión de frecuencia, servoaccionamiento, cinta transportadora, empuje, mecanismo de paletas | Motor de conversión de frecuencia, alimentación por cinta transportadora con servomotor, función de conteo automático de ojo fotoeléctrico, mecanismo de paleta y empuje de servocontrol, función de protección automática contra atascos de alimentación, función de alarma automática |
Componentes de alimentación de película | Unidad de alimentación de película | Unidad de conversión de frecuencia, detección fotoeléctrica. | La película de embalaje es transportada por el rodillo de alimentación de película impulsado por el motor de conversión de frecuencia y se entrega al área de embalaje establecida mediante detección fotoeléctrica. |
Impresora de códigos y unidad de perforación. | Impresora de códigos y dispositivo de perforación. | Cuando la película de embalaje pasa a través del rodillo de alimentación de la película, la impresora de códigos instalada en el soporte imprimirá el número requerido según la demanda.Hay dos tipos de métodos de apertura por rasgón: lineal y de cremallera, que son accionados por servo o cilindro de aire respectivamente. | |
Componentes de moldeo de embalaje | Unidad de empaque | Calentamiento de tiras, placa guía de bordes, placa calefactora, cinturón de alta temperatura. | Cuando el palet envía el producto de papel a la posición establecida, se corta la película de embalaje y la varilla de empuje empuja el papel para envolver y calentar el lado para completar el paquete lateral.Los lados izquierdo y derecho son impulsados por el servo para mover las guías de borde para doblar los bordes.La cinta transportadora alimentará el papel en traslación y doblará las esquinas a través de las guías de borde fijas.La plancha de salida y la alta temperatura.La correa está termosellada para formar y transportar el producto terminado. |

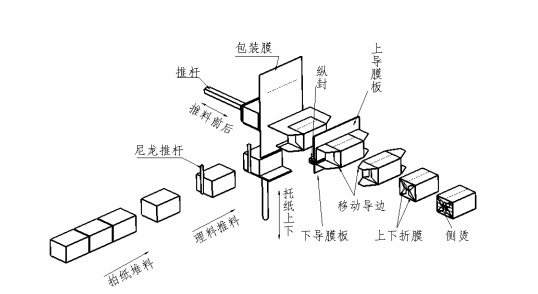

Diagrama de flujo del paquete

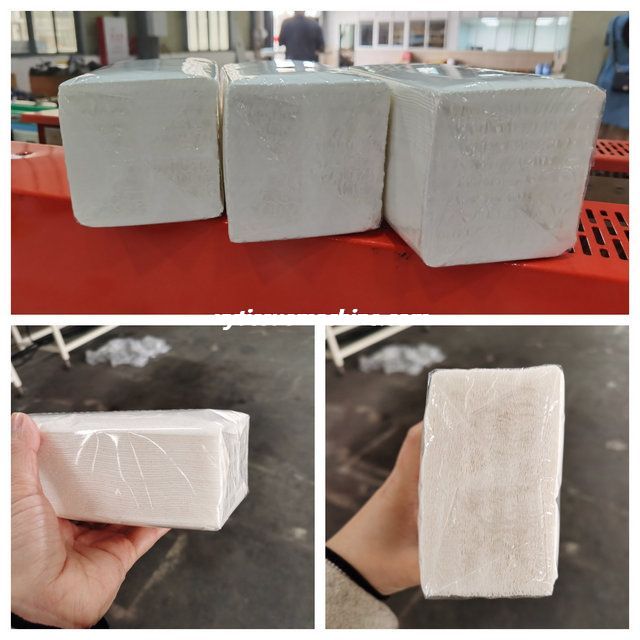

Estilo de embalaje terminado
CLista de configuración
No. | Nombre del componente | Marca |
1 | Codificador de husillo | Omrón |
2 | SOCIEDAD ANÓNIMA | mitsubishi |
3 | transductor | mitsubishi |
4 | Panel de control | mitsubishi |
5 | Componente de detección de código de color | Alemania ENFERMO |
6 | Sensor de detección de clasificación de papel | Japón OMRON/Corea del Sur Autonics |
7 | Sensor de detección de sobrecarga | Autonics de Corea del Sur |
8 | Módulos de control de temperatura inteligentes de tres carriles | China Yudian |
9 | Potencia de estabilización de voltaje CC | francés schneider |
10 | relevo intermedio | francés schneider |
11 | Interruptor principal | China Geli |
12 | Condensador | ChinaMingwei |
13 | Relé sólido | China Huanyu/Chaoneng |
14 | Interruptor de dos posiciones | francés schneider |
15 | Interruptor de avance lento | francés schneider |
Línea de producción

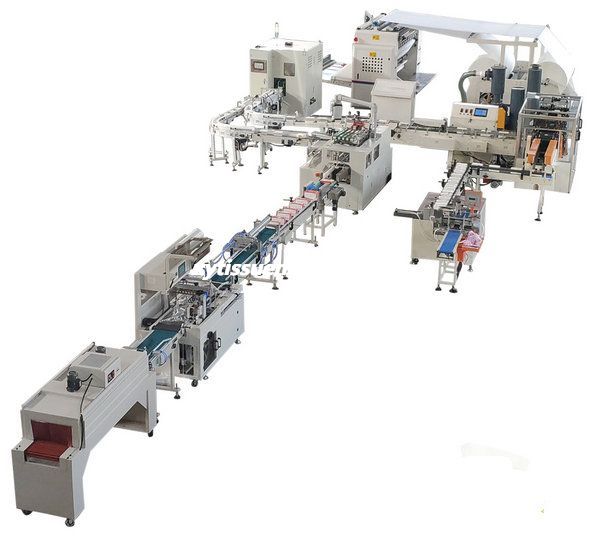

Línea de producción automática de máquinas de pañuelos faciales para embalaje de cajas y bolsas
Enlace de video: https://youtu.be/JGJOYpjG5MM
https://youtu.be/C6CLxz_XNoY
1) Máquina automática para fabricar papel tisú facial de 6 líneas XY-GU-20A
2) Máquina cortadora automática de papel tisú facial XY-GU-281 (canal único)
3) Máquina empacadora automática de bolsas de plástico XY-BT-298
4) Máquina empacadora de bolsas múltiples semiautomática XY-GU-26B (cabezales dobles)
5) Máquina empacadora de cajas de pañuelos faciales completamente automática XY-GU-388
6) Máquina empacadora retráctil automática de cajas múltiples de pañuelos faciales XY-TN-269
XY-BT-298 Maquinaria de embalaje de bolsas de papel para servilletas de papel facial completamente automática
Describir
Esta máquina se utiliza principalmente para el embalaje tridimensional de pañuelos faciales o servilletas de papel.
Enlace de video:
Embalaje de papel facial: https://youtu.be/KcVOCCqf0Q4
Embalaje de papel servilleta:https://youtu.be/KV7U9UJuhxg
Principales características de rendimiento y estructura.
1. Adopte el método de embalaje envolviendo, doblando y sellando con una estructura compacta y un producto de gran atractivo.
2. Adopte el sistema de control de conversión de frecuencia continua, pantalla táctil y PLC, visualización clara y fácil mantenimiento.
3. Adopte un transportador de colocación automática, fácil de conectar con la línea de producción automática, lo que ahorra costos de mano de obra.
4. Regulación continua de velocidad con doble transductor, que ajusta automáticamente la longitud de la película de embalaje.
5. Alta autoinmunización, alta especialización, alta eficiencia y menos problemas.
6. Se pueden manejar diferentes tamaños fácilmente gracias a una función de cambio rápida y sencilla.
Imágenes detalladas
Parámetros técnicos
Modelo | XY-BT-298 |
Dimensión del contorno (L*W*H) | 3560*5885*1925mm |
Velocidad | 50-70 bolsas/minuto |
Tamaño del embalaje (largo x ancho x alto) | (100-230)*(90-150)*(40-100)mm |
Peso de la máquina | 3000KG |
Consumo de motores | 3,66 KW |
Consumo de calefacción | 3,6 KW |
Fuerza | 380V 50Hz |
El consumo de energía | 7,26 KW |
película de embalaje | CPP,PE,OPP/CPP,PT/PE y otras películas selladas en ambos lados |
Descripción del proceso operativo básico
Componentes | Función | Configuración | Descripción |
Componentes de alimentación | Unidad de alimentación | Conversión de frecuencia, servoaccionamiento, cinta transportadora, empuje, mecanismo de paletas | Motor de conversión de frecuencia, alimentación por cinta transportadora con servomotor, función de conteo automático de ojo fotoeléctrico, mecanismo de paleta y empuje de servocontrol, función de protección automática contra atascos de alimentación, función de alarma automática |
Componentes de alimentación de película | Unidad de alimentación de película | Unidad de conversión de frecuencia, detección fotoeléctrica. | La película de embalaje es transportada por el rodillo de alimentación de película impulsado por el motor de conversión de frecuencia y se entrega al área de embalaje establecida mediante detección fotoeléctrica. |
Impresora de códigos y unidad de perforación. | Impresora de códigos y dispositivo de perforación. | Cuando la película de embalaje pasa a través del rodillo de alimentación de la película, la impresora de códigos instalada en el soporte imprimirá el número requerido según la demanda.Hay dos tipos de métodos de apertura por rasgón: lineal y de cremallera, que son accionados por servo o cilindro de aire respectivamente. | |
Componentes de moldeo de embalaje | Unidad de empaque | Calentamiento de tiras, placa guía de bordes, placa calefactora, cinturón de alta temperatura. | Cuando el palet envía el producto de papel a la posición establecida, se corta la película de embalaje y la varilla de empuje empuja el papel para envolver y calentar el lado para completar el paquete lateral.Los lados izquierdo y derecho son impulsados por el servo para mover las guías de borde para doblar los bordes.La cinta transportadora alimentará el papel en traslación y doblará las esquinas a través de las guías de borde fijas.La plancha de salida y la alta temperatura.La correa está termosellada para formar y transportar el producto terminado. |
Diagrama de flujo del paquete
Estilo de embalaje terminado
CLista de configuración
No. | Nombre del componente | Marca |
1 | Codificador de husillo | Omrón |
2 | SOCIEDAD ANÓNIMA | mitsubishi |
3 | transductor | mitsubishi |
4 | Panel de control | mitsubishi |
5 | Componente de detección de código de color | Alemania ENFERMO |
6 | Sensor de detección de clasificación de papel | Japón OMRON/Corea del Sur Autonics |
7 | Sensor de detección de sobrecarga | Autonics de Corea del Sur |
8 | Módulos de control de temperatura inteligentes de tres carriles | China Yudian |
9 | Potencia de estabilización de voltaje CC | francés schneider |
10 | relevo intermedio | francés schneider |
11 | Interruptor principal | China Geli |
12 | Condensador | ChinaMingwei |
13 | Relé sólido | China Huanyu/Chaoneng |
14 | Interruptor de dos posiciones | francés schneider |
15 | Interruptor de avance lento | francés schneider |
Línea de producción
Línea de producción automática de máquinas de pañuelos faciales para embalaje de cajas y bolsas
Enlace de video: https://youtu.be/JGJOYpjG5MM
https://youtu.be/C6CLxz_XNoY
1) Máquina automática para fabricar papel tisú facial de 6 líneas XY-GU-20A
2) Máquina cortadora automática de papel tisú facial XY-GU-281 (canal único)
3) Máquina empacadora automática de bolsas de plástico XY-BT-298
4) Máquina empacadora de bolsas múltiples semiautomática XY-GU-26B (cabezales dobles)
5) Máquina empacadora de cajas de pañuelos faciales completamente automática XY-GU-388
6) Máquina empacadora retráctil automática de cajas múltiples de pañuelos faciales XY-TN-269
