XY-OQ-7000K1
XINYUN

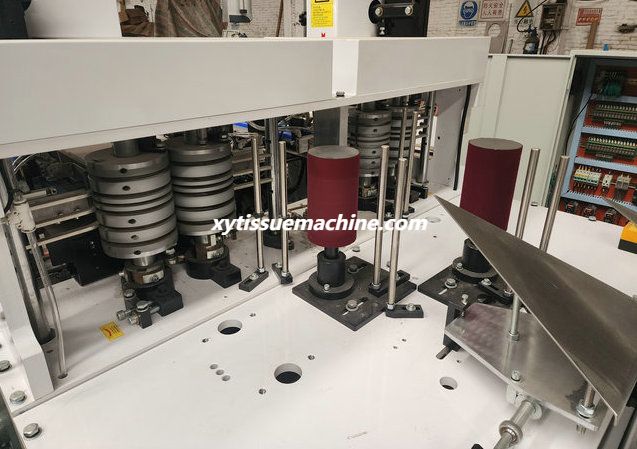

XY-OQ-7000K Alta velocidad completamente automática

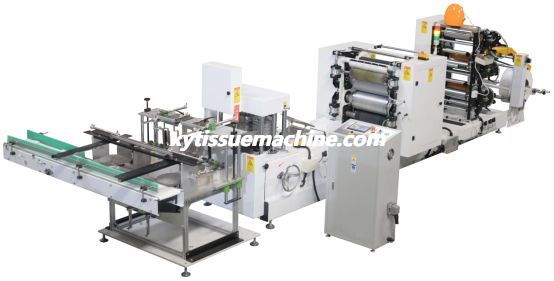

Máquina para fabricar pañuelos y servilletas de dos líneas
Describir
Se descarga mediante 2 juegos de ruedas plegables.Los productos terminados se dividen y apilan según el número establecido de hojas mediante un dispositivo de apilado automático y luego se transfieren a la cinta de transporte mediante una dirección giratoria.Esta máquina realiza el proceso de producción automático, que no necesita que los trabajadores dividan, distribuyan y empaqueten el papel.
Por lo tanto, sólo se requiere 1 trabajador para monitorear la máquina plegadora, la cinta transportadora y verificar la integridad del producto terminado, inspección in situ de los productos terminados, etc.
Enlace de video:https://youtu.be/y_Zkr1Da7Vo
Parámetros técnicos

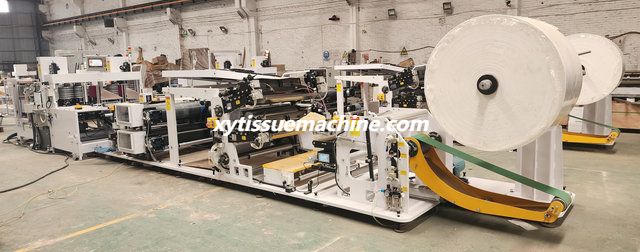

1 、PLEGADORA
NO. | Descripción | Parámetros técnicos |
1 | Materia prima (rollo gigante) | 15~18g/m2 (2 capas);18~24g/m2 (1 capa) |
2 | Diámetro del papel crudo | ≤￠1500mm； |
3 | Especificación del diámetro interior del núcleo del rollo gigante | Diámetro 76,2 mm |
4 | Ancho del rollo gigante | 600 mm |
5 | Tamaño desplegado del pañuelo de papel | 330 mm × 330 mm ± 2 mm |
6 | 1/4 del tamaño de una servilleta doblada | 165 mm × 165 ± 2 mm |
7 | Velocidad de diseño | 2300 hojas/minuto |
8 | Velocidad de trabajo | 2000 hojas/minuto |
9 | Dispositivo de guía web | Un set |
10 | Modo de control | Control del programa PLC Inovance, inversor Inovance |
11 | Potencia del motor principal | 7,5 KW 380 V, 50 Hz, trifásico |
12 | Presión de aire comprimido | ≥0,5 MPa (necesita traer el suyo) |
13 | Consumo de aire comprimido | ≤1 (M³/min) |
14 | Control del voltaje | CA 220 V + CC 24 V. |
15 | Detección de papel roto | La máquina se detendrá cuando se agote la materia prima. |
16 | Modo de protección de seguridad | Todas las partes principales de la transmisión están protegidas con cubiertas protectoras. |
17 | Dimensiones de la máquina (L * W * H) | 6800*2500*1800mm |
18 | Peso de la máquina | Alrededor de 5 toneladas |
1.1 Fcabeza vieja de maquina
NO. | Descripción | Parámetros técnicos |
1 | Modo conductor | Correa dentada del motor; engranaje |
2 | Distancia de los rodillos de plegado | Ajuste manual |
3 | Distancia de los rodillos de alimentación | Ajuste manual |
Ttransmisión | ||
4 | Cinta de alimentación de papel | Transmisión por correa síncrona, transmisión por engranajes |
5 | materiales leva | Acero al cromo-molibdeno |
Ootros | ||
6 | Protector | Las principales partes de la transmisión están protegidas con cubiertas protectoras. |
7 | Sistema de lubricación | Suministro de aceite centralizado, llenado eléctrico. |
1.2 Papel de sierra de cinta
NO. | Descripción | Parámetros técnicos |
1 | Manera de cortar papel | Hoja de sierra circular de 3200 mm (importada de Japón) |
2 | Material de la ranura de papel | Acero inoxidable |
3 | Método de afilado | Ajuste manual, afilado neumático por succión automático. Afilado automático de sincronización. |

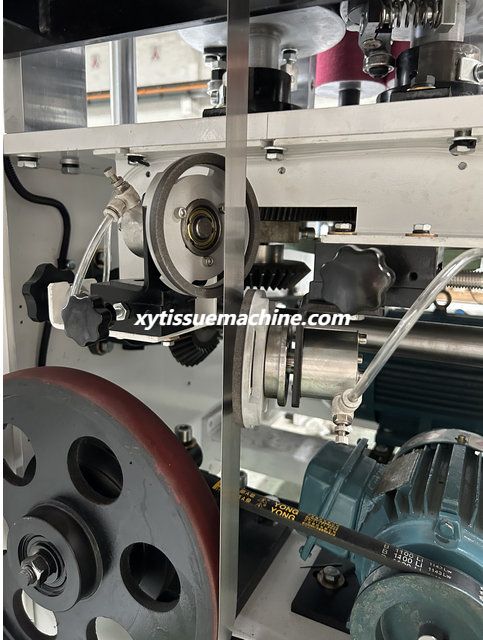

4 | Material de la muela abrasiva | Taza de arena blanca |
5 | Comprobar y equilibrar la rueda de la sierra de cinta. | Paralelo dinámico más o menos 10 g |
6 | Ajuste de tensión e inclinación de la sierra de cinta. | Ajustable hacia arriba y hacia abajo
|
7 | Forma de transmisión | correa trapezoidal |
8 | Fuerza de motor | 0,75 KW*2 |
2 、 parte de estampado
NO. | Descripción | Parámetros técnicos |
1 | Modo conductor | Correa síncrona; engranaje |
2 | Ajuste de espacio | Presurización del cilindro, ajuste de posicionamiento manual. |
3 | Rollo de papel disperso | Rollo direccional, ángulo ajustable |
4 | Protector | Las piezas principales de la transmisión están protegidas con una cubierta protectora y el puerto de alimentación está equipado con acero protector y detección de rotura de material. |
5 | Estructura de relieve
| Presione de izquierda a derecha para un desmontaje rápido. Rodillo de acero a lana. |
6 | Sistema de lubricación | Modo de suministro de aceite centralizado, llenado de sincronización eléctrica. Lubricación de engranajes con aceite líquido. |
7 | parte de corte
| Método de corte;la cuchilla superior se comprime neumáticamente. La cuchilla inferior se fija con doble filo y se puede cambiar. |

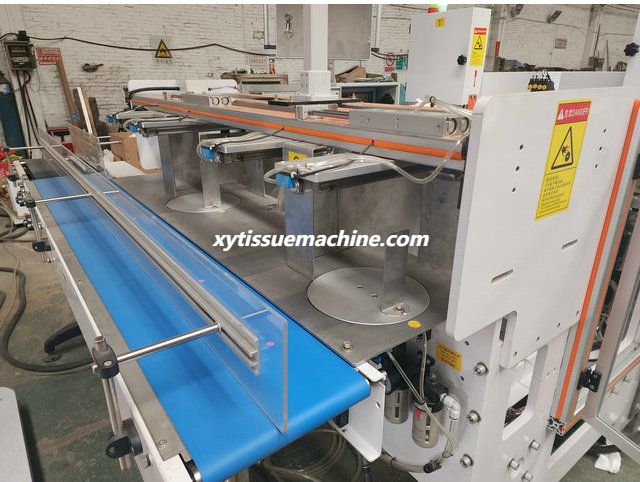

3、 Dispositivo de transferencia automática
NO. | Descripción | Parámetros técnicos |
1 | Modo conductor | El motor;Cilindro y correa |
2 | Número de transferencia | Ajustable 20-200 (hojas) |
3 | Altura de moldura | Ajustable 40-150 (mm) |
4 | Dirección de alimentación de la máquina empacadora | El motor gira de forma independiente y se dirige hacia la máquina envasadora. |
5 | Función de compresión | No incluido (se puede agregar personalizado) |
6 | Protector | Las principales partes de la transmisión están protegidas con cubiertas protectoras. |
7 | Modo de alimentación de la máquina empacadora | Modo de inserción de paquete único, con función de elevación de material y posicionamiento del puerto de alimentación. |
1.4 relajarse parte
NO. | Descripción | Parámetros técnicos |
1 | Modo de alimentación | Alimentación por cinta plana de 200 mm de ancho, presión cilíndrica |
2 | Método de carga de papel | Elevador de alimentación manual auxiliar, bastidor de material giratorio de dos posiciones. |
3 | Diámetro máximo del rollo jumbo | ≤￠1450mm； |
4 | Presión de aire comprimido | ≥0,5MPa |
5 | Consumo de aire comprimido | <1(M³/min) |
6 | Incluye palo flotante | Configuración manual de parámetros, sistema de control automático de microajuste. |
7 | Dirección de transmisión | Accionamiento independiente del motor |
8 | Modo de control
| Control programable, incluyendo parada de la máquina cuando se corta material y cuando la materia prima está a punto de agotarse. |
Función opcional

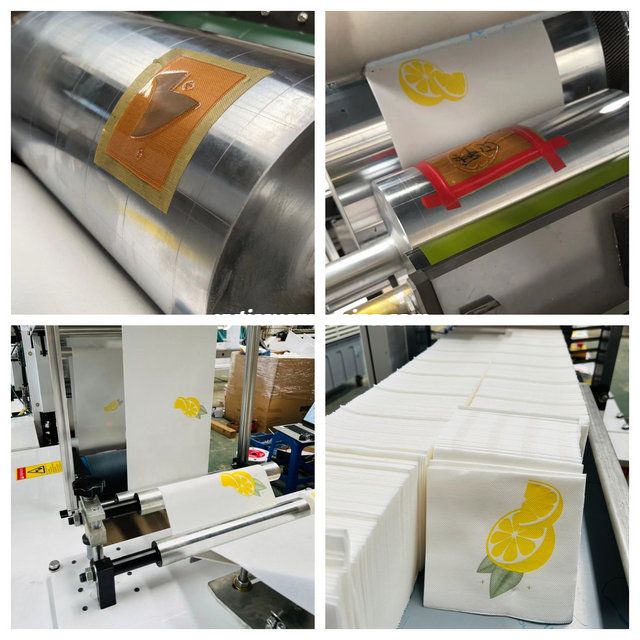

Dispositivo de impresión en color

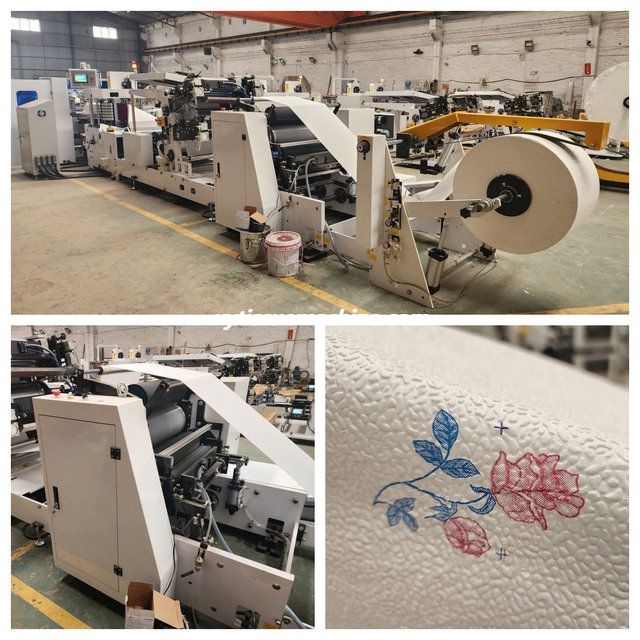

Sistema de laminación con pegamento
Requisito de condición externa
1、Requisitos de instalación
1.1 Requisitos para el lugar donde se ubica la máquina: el piso del taller debe tener una capa de concreto de 150 mm de espesor para asegurar un soporte suficiente;Si la máquina se coloca en el segundo piso o superior, se debe garantizar que el piso tenga suficiente capacidad de carga y el diseño del piso debe considerar el peso de la máquina y el factor de carga dinámica.
Consulte la imagen adjunta para conocer la capacidad de carga de la máquina.
1.2 Asegúrese de que la desviación de planitud del sitio donde se coloca la máquina no sea mayor a 5 mm/㎡; de lo contrario, es necesario agregar una almohadilla para los pies, que el cliente prepara con anticipación.
1.3 Ajuste y alineación horizontal. Al instalar la máquina, es necesario ajustar el nivel y el punto muerto para garantizar una desviación de +/-5 mm.
1.4 Apriete todos los tornillos.
2、Requisitos de suministro de aire
2.1.Se debe utilizar aire comprimido purificado y seco, con una precisión de filtración <40um.
2.2.Cuando se lubrica con aire comprimido, la neblina de aceite no deberá exceder los 25 mg/m.
2.3.Cuando el sistema está en funcionamiento normal, la cantidad de niebla de aceite se establece en 0,2-1 gotas o 0,5-5 gotas/1000L
2.4.Requisito mínimo de presión: 0.6mpa
2.5.Caudal mínimo: 3m³/h.
2.6.Conexión de la ruta del gas: Conecte la ruta del gas correctamente según el dibujo de la ruta del gas.Consulte el dibujo adjunto para conocer el modo de conexión específico.
2.7.Tráquea principal: 8mm.
2.8.Aceite de alimentación de aire: utilice aceite turbo nº 1 sin aditivos (ISO-VG32).
No utilice aceite de motor, aceite de husillo, etc.
3、Prequisitos de suministro de energía
Requisitos de energía:
3.1 Requisito de voltaje: 380V+/-10%.
3.2 Requisito de frecuencia: 50 Hz.
3.3 Requisito actual: 50A.
3.4 Consulte el dibujo adjunto para conocer la ubicación específica de la instalación de energía.
4 、Requisitos de lubricación y mantenimiento.
4.1 Requisitos materiales:
4.1.1.Aceite lubricante: el aceite lubricante no debe afectar el rendimiento ni el efecto de la máquina.(Marca sugerida: Shell)
Aguante rl 2/P16K(JAP); Stamina RL 2/P16K(JAP) es una marca de Stamina.
4.1.2.Aceite mineral blanco: el aceite hidráulico no debe afectar el rendimiento ni el efecto de la máquina.
Marca sugerida: Aceite número 5 de productos petroquímicos en Maoming, provincia de Guangdong
4.2 Requisitos de mantenimiento:
4.2.1.Ciclo de mantenimiento: una vez por semana
4.2.2.Requisitos de mantenimiento: llenar el rodamiento con aceite lubricante, lubricar el fieltro con humedad moderada, apretar la correa razonablemente y limpiar el polvo de papel dentro y alrededor de la máquina
4.3.3.Verifique que todos los tornillos estén aflojados y fijados.
5 、 Lista de artículos preparado por el cliente
Tipo | Modelo | Descripción | CANTIDAD | Nota |
Requisitos de suministro de aire | Depende del cliente | Compresor de aire (con purificación por secado) | Bajo demanda
| Consulte el punto 2 para la solicitud. |
Requisitos de suministro de aire | ¢8 | tubo de poliuretano
| Bajo demanda
| Depende del sitio del cliente. |
Requisitos de suministro de aire | ISO-VG32 | Aceite de turbina n.º 1 sin aditivos | Bajo demanda
| Aceite de alimentación de aire
|
requisitos de suministro de energía | cable
| Bajo demanda
| Depende del sitio del cliente. | |
Requisitos de mantenimiento de lubricación. | Bajo demanda
| elección del cliente
| ||
Requisitos de mantenimiento de lubricación. | Aceite lubricante
| Bajo demanda
| elección del cliente
| |
Requisitos de mantenimiento de lubricación. | aceite mineral blanco
| Bajo demanda
| elección del cliente | |
Suelo
| Placa de acero
| Placa de anclaje
| Bajo demanda | Terreno irregular o especificado por el cliente |
Nota: Los materiales anteriores deben prepararse con anticipación antes de la llegada de la máquina; de lo contrario, afectará el progreso de instalación y depuración de la máquina.
6. Lista de configuración del motor
NO. | Descripción | Marca |
1 | Inversor | Innovación |
2 | Motor | Jiang Sheng |
3 | SOCIEDAD ANÓNIMA | Innovación |
4 | Cilindro | AirTAC |
5 | Otros componentes eléctricos | Tianzheng |
6 | Relé | Schneider |
7 | Servo motor | Delta |
8 | Componentes neumáticos | AirTAC |
7. Cojinete
NO. | Marca | Descripción | Modelo | Ubicación utilizada |
1 | NSK | Rodamientos de contacto angular | 30208 | rueda plegable |
2 | NSK | Cojinete autoalineable del talón de la columna | 22210 | Realce |
3 | NSK | Rodamiento de bolas a rótula | 1206 | Parte de impresión |
4 | Harbín | Rodamientos rígidos de bolas | Rodillos guía y otros componentes no esenciales. | |
5 | LK | Unidad de rodamiento | Parte de transmisión |
