XY-AI-500
XINYUN
8441100000

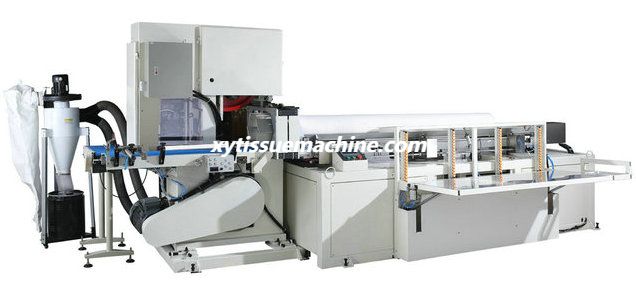

XY-AI-500 Toalla Jumbo automática de mejor venta
Maquinaria cortadora de sierra de cinta de papel Maxi Roll
Describir
El equipo es la última investigación y desarrollo que es la extensión de la empresa con la situación actual del mercado.Utilizando el control del programa PLC, interfaz de computadora humana en color verdadero en pantalla grande.El servocontrol preciso de la longitud de alimentación, el control de integración electromecánica y otras tecnologías avanzadas internacionales detectan automáticamente cada acción clave, tiene un buen sistema de aviso de información de fallas y hace que toda la línea de producción alcance el mejor estado de funcionamiento.
Enlace de video: https://youtu.be/31Jpq3zsl74
Función & Características
1.El motor principal utiliza el variador independiente del inversor.
2. Para un juego de máquinas, el diámetro de corte del rollo de papel es ajustable entre 100 y 280 mm.
3.El equipo adopta un sistema de afilado automático, la muela abrasiva puede ajustarse automáticamente la alimentación según la pérdida de la hoja.
4.El sistema de molienda está equipado con un dispositivo de eliminación de polvo independiente para garantizar el entorno de trabajo.
5.La sierra de cinta adopta un sistema de tensión hidráulica para asegurar la tensión de la sierra de cinta.
6.Se detendrá automáticamente y emitirá una alarma cuando el cuchillo se rompa.
7.Se utiliza un servosistema de alta precisión para garantizar la calidad de los productos terminados.
8. Según las materias primas y la longitud de los productos terminados, la cantidad de productos terminados se puede calcular automáticamente.
9.El dispositivo deja de funcionar y avisa a la interfaz cuando los datos de entrada son incorrectos.
10.El uso de sierra de cinta para cortar reduce el costo de uso de los usuarios.
11.El espesor del núcleo del papel terminado debe ser inferior a 3 mm (sugerencia)

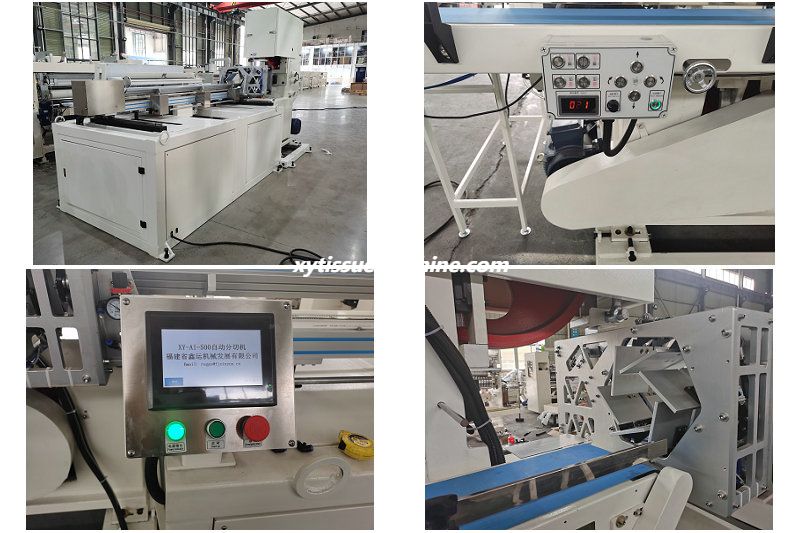

Imágenes detalladas
Datos técnicos
Velocidad cortante | 15-30 cortes/minuto |
Canal de corte | un canal solo |
Cuchilla de corte | Hoja de sierra de cinta (18.000--20.000 rollos/hoja) |
Tamaño de la hoja de corte | 5180*100*1,05 |
Longitud del tronco | ≦2200mm o ≦2850mm |
Tolerancia | ±2mm |
Longitud de corte | ≦300mm |
Diámetro de corte | 100-280 mm (ajustable) |
Grosor del núcleo del papel | ≦3mm |
Fuente de alimentación | 15kW 3 fases 4 líneas 380V 50HZ |
Peso de la máquina | 2700 kg |
Tamaño total de la máquina | 4600*2350*2200 mm (rollo gigante de 2,2 m) 5300*2350*2200 mm (rollo gigante de 2,2-2,85 m) |
Tamaño separado | Máquina principal: 4600*1700*2200 mm (rollo gigante de 2,2 m) Almacenamiento de papel: 1500*1650*900 mm |
Máquina principal: 5300*1700*2000 mm (rollo gigante de 2,2-3 m) Almacenamiento de papel: 1700*1650*900 mm |

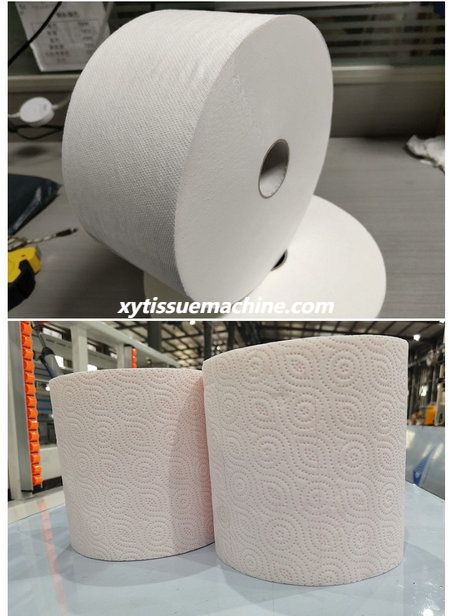

Productos de papel tisú terminados

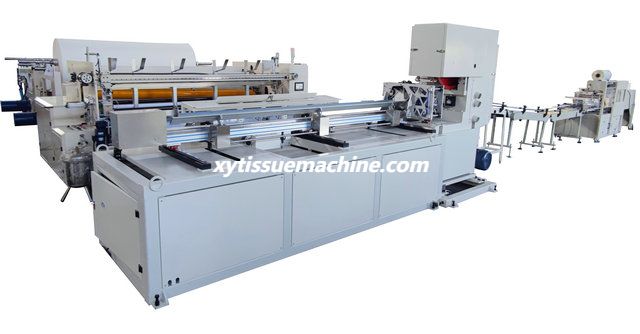

Línea de producción relacionada
Enlace de video: https://youtu.be/zDIFIXpnKGY
Hay 3 máquinas en esta línea de producción.
1) Máquina rebobinadora de rollos maxi de laminación de pegamento completamente automática XY-TQ-B
Velocidad: 180-230 metros/min
2) Máquina cortadora automática de sierra de cinta de rollo Maxi XY-AI-500
Capacidad: 15-30 rollos/min
Diámetro de corte: 150-280 mm
3) Máquina empacadora retráctil automática Maxi Roll XY-TN-269 con función de etiquetado
Capacidad: 10-20 bolsas/min
