XY-BT-288
XINYUN
XY-BT-288 Alta capacidad Totalmente automático N
Plegable Línea de producción de máquinas para fabricar papel para toallas de mano
Describir
La línea de producción automática de máquinas plegables para toallas de mano N consta de una máquina automática para doblar toallas de mano, una máquina cortadora automática de sierra para troncos y una máquina automática para empacar bolsas individuales.
La máquina funciona de manera suave y estable desde la materia prima hasta los productos terminados.Esta línea de producción tiene un alto grado de automatización, ahorra costos de mano de obra y reduce la intensidad de la mano de obra, lo cual es la mejor opción para la producción de productos de papel tisú plegable en N.
Enlace de video: https://youtu.be/Og9X1yOjxrg
Hay 3 máquinas en la línea de producción.
1. XY-BT-288 7 líneas Toalla de mano automática con pliegue N Plegable Máquina
Capacidad de producción
No. | Artículo | Parametro |
1 | Velocidad de diseño | 200 m/min |
2 | Velocidad de producción | 130-160 m/min |
3 | Ancho del rollo gigante | 1560 mm |
4 | rollo de papel gigante | Papel de pulpa de paja, papel de pulpa de madera, papel de pulpa de caña de azúcar, papel de pulpa de bambú, etc. |
5 | GSM de papel en rollo gigante | Una sola capa, el peso de cada capa es de 36-44 g/㎡;(toalla de papel convencional) Doble capa, cada capa pesa 18-22 g/㎡;(material de papel toalla para laminación con pegamento, que contiene un agente resistente a la humedad) |
Configuración del modelo
No. | Artículo | Parametro |
1 | Soporte para rollos gigantes | Un set |
2 | Dispositivo de estampado | Un set |
3 | Dispositivo plegable | Un set |
4 | Sistema de transferencia automática | Un set |
5 | Sistema de transporte | Un set |
6 | Sistema de volteo | Un set |
Parámetros de la máquina
1).Parte del estante desenrollado
No. | Artículo | Parametro |
1 | Estructura de soporte de rollo gigante | Estructura del panel de pared |
2 | Ancho del rollo gigante | 1500 mm |
3 | Diámetro del rollo gigante | ≤￠1500mm |
4 | Diámetro interior del rollo gigante | ￠76mm |
5 | cinturón desenrollado | 2 unids/set |
6 | Ajuste de la velocidad de desenrollado | Ajuste de velocidad independiente para cada parrilla trasera mediante pantalla táctil |
7 | Ajuste de posición izquierda y derecha del rollo gigante | Ajuste del volante |
8 | Método de carga de rollos gigantes | Carga de papel neumática mediante brazo de papel superior |
9 | Modo conductor | Motor independiente + correa síncrona |
10 | Fuerza | 3KW/juego |
11 | Requisitos mínimos de presión de aire | 0,6 MPa |
12 | Consumo de aire | alrededor de 1m³/hora |
13 | Peso | alrededor de 1,5 toneladas/juego |
14 | Proteccion | Proteja todas las piezas principales de la transmisión con cubiertas protectoras. |
2).Dispositivo de estampado
No. | Artículo | Parámetro |
1 | Ancho del rollo gigante | 1500 mm |
2 | Velocidad de diseño | 200 m/min |
3 | Velocidad de producción | 160m/min |
4 | Especificación del rodillo de estampado | Φ215*1560 (rodillo de estampado, para papel toalla de mano normal) Φ315*1560(dispositivo de estampado de laminación con pegamento para papel de toalla de mano que contiene agentes resistentes a la humedad) |
5 | Requisitos del rollo gigante | una capa |
6 | Rodillo de acero para gofrar | Adopte el método de proceso de corrosión o tallado eléctrico según las necesidades del cliente, y ambas partes deben confirmar el patrón. |
7 | Sistema de estampado | El rodillo de estampado se fija mediante un bloque deslizante, lo cual es conveniente para reemplazar el rodillo de estampado. |
8 | Regulación de presión | Presión de carga del cilindro, tornillo límite para ajustar la presión. |
9 | Dispositivo para perder papel | Papel suelto con rodillo curvo |
10 | Requisitos mínimos de presión de aire | 0,6 MPa |
11 | Consumo de aire | alrededor de 1m³/hora |
12 | Fuerza | Motor independiente de 3KW |
13 | Unidad de estampado | Accionamiento por motor independiente, transmisión por correa síncrona |
14 | Proteccion | Las principales partes de la transmisión están protegidas por cubiertas protectoras. |
15 | protección de mano | Dispositivo anti-pellizco instalado entre los rodillos de gofrado. |
3).Sistema de plegado
No. | Artículo | Parámetro |
1 | Velocidad de diseño | 200 m/min |
2 | Velocidad estable | 130-160m/minuto |
3 | Tamaño desplegado del tejido terminado. | 210（+3,-3）×1500mm |
4 | Tamaño plegado del tejido terminado. | 70（+3,-3）×1500mm |
5 | Altura del tejido terminado | 120 mm-300 mm |
6 | Configuración de recuento (hojas) | Número de sorteos por tira: 150W-300W (configuración de número par digital) |
7 | Método de configuración de hojas | Configurar directamente en la pantalla táctil |
8 | método de conteo | Adopte un cálculo servo de alta resolución, el conteo es 100% preciso |
9 | Rollo de papel gigante gsm | Una capa 38-44g/㎡ |
10 | Estructura plegable | Plegado por aspiración al vacío |
11 | Estilo plegable | Pliegue escalonado |
12 | Estructura | Adopte una estructura de panel de pared 45# de 40 mm de espesor |
13 | Método de procesamiento de rodillos plegables. | Después del tratamiento de enfriamiento y revenido, se adopta un procesamiento de orificios profundos de alta precisión para garantizar la rigidez y resistencia de cada rodillo, y todos ellos son procesados por un centro de mecanizado CNC, con equilibrio dinámico de nivel G3.2 para garantizar los requisitos de precisión de los rodillos plegables. durante el plegado a alta velocidad |
14 | Rodillo de cuchilla inferior para corte de papel | 1 rodillo de cuchilla inferior cortado en papel y 3 cuchillas inferiores cortadas en papel se distribuyen uniformemente en el rodillo para garantizar que la longitud de cada corte de papel sea de 225 (+3, -3) mm y que los lados de las cuchillas inferiores en la superficie del rodillo es regular. Dispone de orificios de adsorción al vacío, que se utilizan para absorber el papel base cortado y fijarlo a la superficie del rodillo. |
15 | Rodillo plegable | 2 rodillos de plegado, 4 cuchillas de inserción de papel y 4 ranuras en V de plegado están distribuidos uniformemente en los rodillos para garantizar que el tamaño del papel base después del plegado sea de 75 mm (+3, -3), y cada cuchilla de inserción en la superficie del rodillo, a continuación. a la ranura en V plegable Los orificios de succión de vacío están dispuestos regularmente para absorber el papel base cortado y fijarlo a la superficie del rodillo. |
16 | Espacio de rollo plegable | 0,3 mm (el papel compuesto depende del grosor del papel) |
17 | Modo de corte de papel | Hay un rodillo de cuchilla superior para cortar papel y hay una cuchilla superior en el rodillo, que está fija. |
Un trozo de papel que corta el rodillo de la cuchilla inferior y hay tres trozos de cuchillas inferiores en el rodillo. la cuchilla inferior gira para cortar el papel. | ||
La carga y descarga de la cuchilla de corte se realiza mediante el cilindro neumático. Y con la función de avance lento, puede elegir cargar o descargar. | ||
La cuchilla para cortar papel adopta un tubo de inyección de aceite lubricante de linóleo para reponer el aceite manualmente; | ||
Estructura de corte de papel en espiral;corte de papel estable y larga vida útil de la herramienta | ||
18 | Método de enhebrado de papel | Manual |
19 | Dispositivo de alimentación de papel en forma de S | Se utiliza un rodillo de tracción en forma de S y la tensión en el área de alimentación y corte del papel se puede ajustar a través de la correa de polea cónica; |
20 | Parte del conducto de vacío | La tubería y la construcción del conducto de vacío en el sitio están a cargo del comprador. |
21 | Mpotencia del motor principal | 5,5 KW |
22 | Función de avance lento de la máquina | función de avance |
23 | Sistema de tensión de papel en rollo gigante. | Configurar a través de la pantalla táctil |
24 | Alimentación de la bomba de vacío remota de la máquina | 30KW (Taiwán Longtech) 7,5 (ventilador de vórtice) |
25 | Presión de aire comprimido | ≥0,6MPa |
26 | Consumo de aire comprimido | ≥3m3/hora |
27 | Potencia de la bomba de grasa eléctrica | 90W |
28 | Fuente de alimentación de la bomba de grasa eléctrica | 380v 50Hz trifásico |
29 | Requisitos de energía de la máquina (VHz) | 380v 50Hz trifásico |
30 | Control del voltaje | 24V |
31 | Presión de aire comprimido | ≥0,6MPa |
32 | Consumo de aire | 1000 litros/turno |
4). Pieza del sistema de apilamiento automático.
No. | Artículo | Parámetro |
1 | Función de apilamiento automático | 3 juegos de servocontrol para realizar el apilamiento automático |
2 | Estructura de apilamiento automático | Adopte una estructura de panel de pared 45# de 40 mm de espesor |
3 | Control deslizante de apilamiento automático | Todos los controles deslizantes de apilamiento utilizan rodamientos lineales importados. |
4 | Piezas principales de apilamiento | Todos son procesados por un centro de mecanizado CNC para garantizar la precisión del apilamiento. |
5 | Tapón de salida | Todos se procesan con aleación de aluminio importada para garantizar que la salida del papel no afecte el efecto de separación del papel. |
6 | parte neumática | Los componentes neumáticos de Airtac se utilizan para garantizar la precisión del apilamiento. |
7 | Seguimiento de hojas | Usando un codificador servo de alta precisión |
8 | Ajuste de hojas de pila | A través de la configuración de la pantalla táctil, el número de sorteos se puede ajustar con 100% de precisión. (basado en el número par de sorteos) |
9 | Establecer el rango de hojas | 120-300 hojas |
10 | Número de pilas | El número máximo de pilas es 5 veces/min. |
11 | Método de control | Cuando se apaga normalmente, se debe completar toda la pila antes de apagar |
12 | Potencia del servomotor apilado | 2+2+0,75=4,75 KW |
13 | Presión de aire comprimido | ≥0,5MPa |
14 | Consumo de aire | 1000 litros/turno |
15 | Tensión de control (V) | 24V |
5).Parte del sistema de transporte (apilamiento para completar el transporte del producto)
No. | Artículo | Parámetro |
1 | canal transportador | Un canal solo |
2 | Método de entrega | 0,12 KW/juego |
3 | Dimensiones de la cinta transportadora | transportador de 3000 mm |
4 | Estructura | Usando tubo cuadrado más placa guía fija |
5 | Detección fotoeléctrica | Hay un interruptor de sensor fotoeléctrico en la cinta transportadora para detectar el papel base. |
6 | Fuerza | 380V 50HZ |
7 | Peso total | Aproximadamente 90 kg/juego |
8 | Transmisión | Accionamiento por motor independiente, correa síncrona, accionamiento por correa plana |
6).Parte del sistema de volteo
No. | Artículo | Parámetro |
1 | canal transportador | 1800 mm |
2 | potencia del transportador | 0,2 KW/unidad X2=0,4 KW |
3 | Voltear manera | Giro de 90° (control del motor) |
4 | Método de prensado | Papel de prensa cilíndrica |
5 | Estructura | Tableta |
6 | Detección fotoeléctrica | Hay un interruptor de sensor fotoeléctrico en la cinta transportadora para detectar el rollo de papel gigante. |
7 | Fuerza | 380V 50HZ |
8 | Peso total | 0.5T |
9 | Transmisión | Accionamiento por motor independiente, correa síncrona, accionamiento por correa plana |
2. Máquina cortadora de troncos con sierra para toallas de mano plegable N totalmente automática XY-GU-281
Describir
1. La máquina cortadora automática de sierra para troncos de toallas de mano está especialmente diseñada para el corte automático y continuo de toallas de papel.El diseño y la fabricación de toda la máquina adoptan la última tecnología electrónica y la tecnología de transmisión de doble servo, lo que mejora en gran medida la estabilidad del corte de papel, la eliminación rápida y flexible de residuos y la correa síncrona antiestática para resolver el problema de que el producto terminado se pegue al Correa, mejora la precisión del transporte en comparación con las correas tradicionales y mejora la calidad de corte del papel.
2. El sistema de alimentación de papel de la gran cortadora de papel giratoria de un solo canal es la característica única de esta máquina.Es impulsado por un sistema de servomotor doble, y el rollo de papel gigante se transporta mediante un movimiento intermitente, gira y balancea el portacuchillas redondo, la cuchilla redonda gira por sí sola y corta con precisión el papel dibujado;está equipado con un sistema de afilado automático, que afila automáticamente el cuchillo redondo, la muela se alimenta automáticamente y los parámetros se pueden ajustar a través de la pantalla táctil.
Principales parámetros técnicos
Velocidad de producción | 30-150 cortes/min |
Diámetro de la sierra de troncos | 610 mm |
Corte mínimo de cabeza y cola. | 5mm |
Tamaño de corte de papel tisú | L（150-250）-Ancho（130-300）-H75-100 |
Afilado neumático | Los parámetros se pueden ajustar mediante la pantalla táctil. |
Alimentación de afilado | Los parámetros se pueden ajustar mediante la pantalla táctil. |
fuente de aire | 0,5--0,8 MPa |
Peso de la máquina | 1500 kilos |

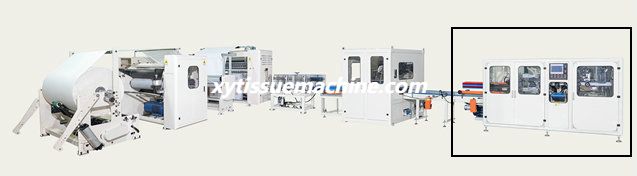

3. Máquina empacadora de toallas de mano plegables N completamente automática XY-BT-298
Describir
1. Toda la máquina adopta un PLC y un servomotor como unidad de control y accionamiento para realizar la operación completamente automática de transporte de productos, distribución de materiales, alimentación de películas, fabricación de bolsas, apertura y llenado de bolsas, sellado, codificación de fechas, etc.;
2. Formación de moldes: el sellado adopta un diseño de formación de presión negativa del molde para garantizar que el efecto de embalaje sea hermoso;
3. Interfaz hombre-máquina: configuración de pantalla táctil, operación, operación simple y conveniente;
4. Seguimiento de fallas y alarma: la máquina puede descubrir rápidamente la causa y ubicación de la falla y mostrarla automáticamente en la pantalla táctil, lo cual es conveniente para el mantenimiento del equipo;
5. Sistema de monitoreo: Monitoree si hay una bolsa de empaque y un producto tisú, para evitar que no funcione la bolsa de empaque o el producto tisú;cuando la forma de la bolsa de embalaje sea anormal, se descargará automáticamente;cuando la bolsa se abre de forma anormal, se detendrá automáticamente;cuando la bolsa de embalaje se atasca y no se abre, descargará automáticamente las bolsas de embalaje;
6. La velocidad de embalaje se puede ajustar libremente;
7. Sistema de control de temperatura: Adopta calentamiento instantáneo por cable calefactor y modo de control de CA, que es altamente adaptable a la calidad de corona de las bolsas de embalaje y evita eficazmente las desventajas de los sellos falsos;
Principales parámetros técnicos
Tamaño de embalaje(largo x ancho x alto) | (180-230)*(110-200)*76mm |
Velocidad de embalaje (bolsa/min) | 20-40 bolsas/minuto |
Potencia total (kilovatios) | 11kW |
Fuerza | 380V 50Hz |
Peso de la máquina | 3000 kilogramos |
Dimensiones totales(largo x ancho x alto) | Aproximadamente 5332x1060x1693mm (largo x ancho x alto) |
Requisitos de presión de aire | 0,5 ~ 0,6 MPA |
Materiales de embalaje | Película en rollo de OPP, CPP, PE, etc. con función de termosellado |
Diseño de la línea de producción
