XY-TQ-AG
XINYUN

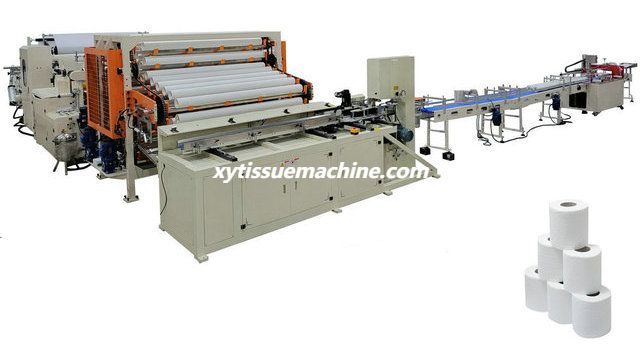

Inodoro laminado con pegamento automático XY-TQ-AG
Línea de producción de máquinas para fabricar rollos de papel tisú
Describir
Esta línea de producción consta de una máquina rebobinadora automática de rollos de papel higiénico XY-TQ-B, una máquina cortadora de sierra de cinta automática para papel higiénico XY-AI-400 y una máquina empacadora semiautomática de rollos múltiples de papel higiénico XY-AI-398A.
Convierte el rollo gigante en rollos terminados.Toda la línea funciona sin problemas y de manera estable, ahorrando costos de mano de obra y reduciendo la fuerza laboral, es la mejor opción para la producción de productos de papel higiénico.
Enlace de video: https://youtu.be/Z741p6LFtEI

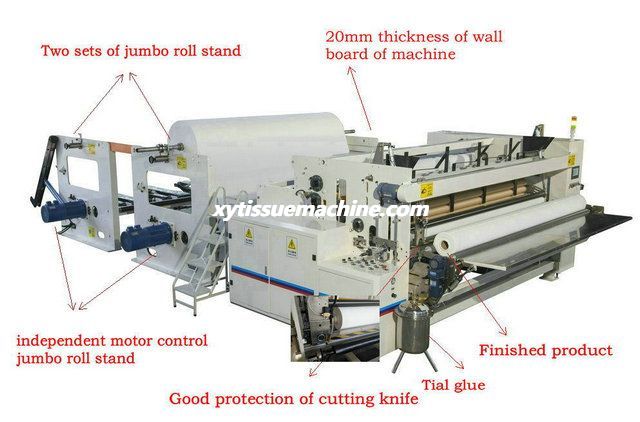

1) Máquina rebobinadora automática de toallas de cocina de papel higiénico XY-TQ-B
Describir
La máquina rebobinadora automática de papel higiénico/toallas de cocina sirve para el procesamiento de rollos de papel higiénico/toallas de cocina.
La máquina tiene una unidad de alimentación de núcleos.La materia prima del rollo gigante después del estampado completo o del borde, luego la perforación, el corte de los extremos y la pulverización del pegamento de la cola se convierten en un tronco.Entonces puede funcionar con una máquina cortadora.
y máquina empacadora para convertirse en los productos terminados.
La máquina está controlada por PLC, la gente la opera a través de una pantalla táctil, todo el proceso es automático y fácil. Para operar, reduce el costo humano.
Y nuestra máquina puede fabricarse de forma especial según los requisitos de los clientes.
Enlace de video:
https://youtu.be/r8mkv57RIrs (con dispositivo de estampado)
https://youtu.be/cfjCsv6h2iw (con sistema de laminación con cola)
https://youtu.be/skfnj7zmwvY (con sistema de laminación con cola e impresión a color)
1.Esta máquina es para fabricar rollos de papel higiénico, toda la estructura es de tipo pared, lo que hace que la máquina funcione de manera estable a alta velocidad y silenciosa.
2. La distancia de perforación es ajustable para satisfacer diferentes necesidades de distancia.
3. Sistema automático de alimentación del núcleo, que empuja automáticamente el tronco después del rebobinado y luego rebobina el nuevo tronco nuevamente.
4. Recorte de bordes automático, pulverización de pegamento y sellado sincrónico al mismo tiempo.Dejando una cola de 10-18 mm, fácil de rebobinar nuevamente, lo que reduce el desperdicio de atajos y ahorra costos.
5. Adopta una técnica de control programable PLC avanzada internacional, operación de interfaz hombre-máquina, conjunto de datos y visualización de fallas paramétricas en la pantalla táctil.
6. Adopta cuchillas espirales de alta precisión de 4 piezas, bajo nivel de ruido, perforación clara, adopta una caja de cambios para tener un mayor alcance.
7. Dos soportes traseros tipo pared, sistema de elevación neumático, con correas planas de conducción anchas;Cada rollo gigante se puede ajustar de forma independiente.
8. Adopte interruptores de activación para usar el papel, fáciles y seguros de operar.
Parámetro técnico
Modelo | Máquina rebobinadora automática de toallas de cocina de papel higiénico XY-TQ-B |
Ancho máximo del rollo gigante | 2800 mm (se puede especificar otro tamaño) |
Diámetro del rollo gigante | 1200 mm (se puede especificar otro tamaño) |
Diámetro interior del rollo gigante | 3 pulgadas (76,2 mm) (se puede especificar otro tamaño) |
Distancia de perforación | 4 hojas de yunque (115 mm) (se puede especificar otro tamaño) |
Diámetro del producto terminado | 90~280 mm |
Diámetro del núcleo del producto terminado | 38~76mm |
Velocidad de producción | 180~230m/minuto |
Controlador de programa | PLC (marca INVT) |
Soportes para relajarse | 2 soportes |
Sistema neumático | Compresor de aire de 3HP, presión mínima: 5 kg/cm 2 Pa (proporcionado por el usuario) |
Poder principal | 14KW 380V 50HZ |
Dimensión | 7000*4000*1900(largo*ancho*alto) |
Peso | Acerca de 7T |
Estampado de borde | Acero a acero (Control Neumático) |
Relieve completo | Acero al caucho. |
La diferencia entre el dispositivo de estampado y el sistema de laminación con pegamento

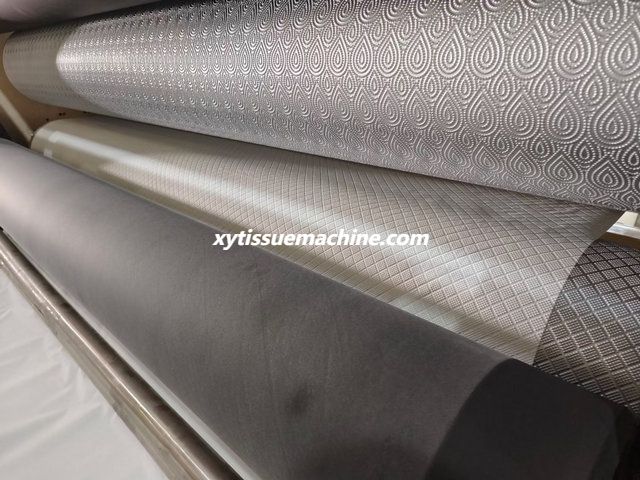

Dispositivo de estampado de acero a caucho

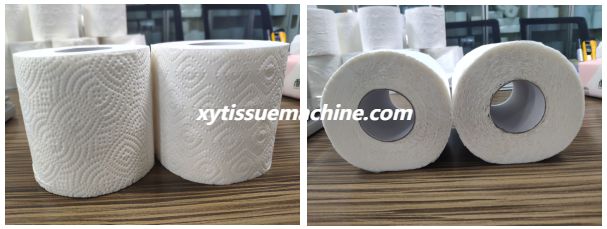

Papel higiénico acabado con relieve.
Opción: Máquina de rollo maxi de toalla de cocina de papel higiénico para laminación de pegamento

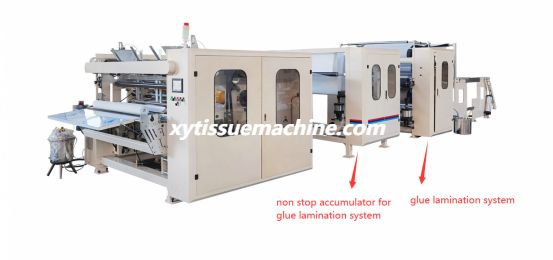

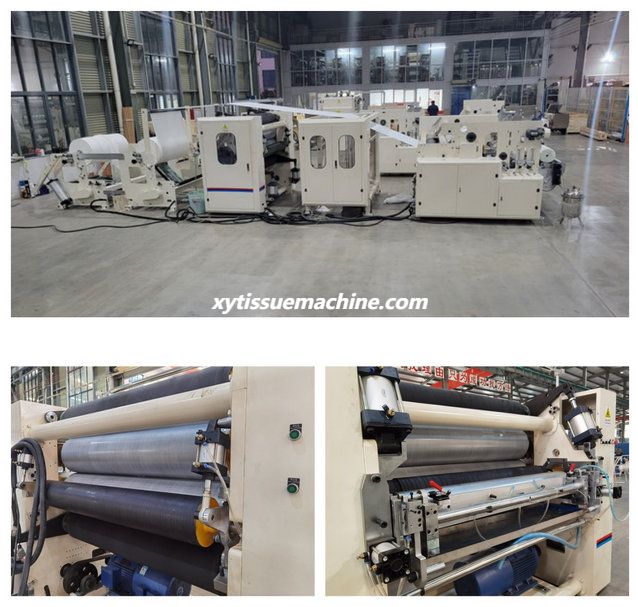

Sistema de laminación con pegamento
Hay dos tipos de estampado con pegamento: estampado decorativo y estampado punto a punto.

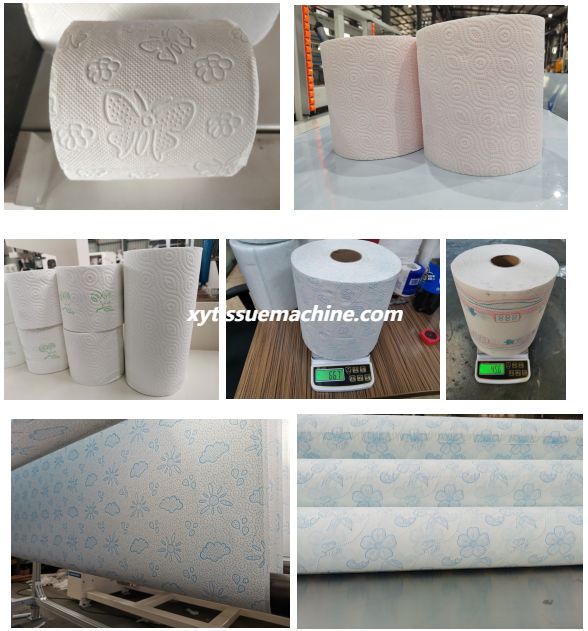

Producto terminado con laminación adhesiva (toalla de cocina, papel higiénico y maxi rollo)

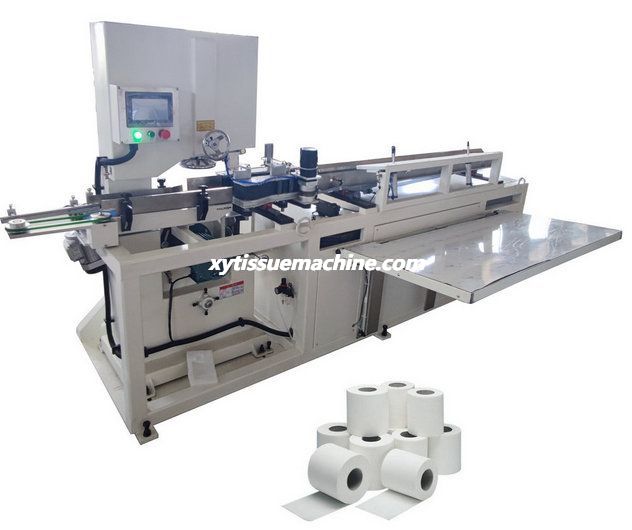

2) XY-AI-400 Automático Máquina cortadora de sierra de cinta para papel higiénico
Describir
El equipo se opera mediante el control de programa PLC y una interfaz de computadora humana de color verdadero en pantalla grande.El servocontrol preciso de la longitud de alimentación, el control de integración electromecánica y otras tecnologías avanzadas internacionales detectan automáticamente cada acción clave, tiene un buen sistema de aviso de información de fallas y hace que toda la línea de producción alcance el mejor estado de funcionamiento.
Enlace de video: https://youtu.be/9ZLt-TuQBOg
Característica y función
1. Cuando no se puede cortar el papel, el equipo se detendrá automáticamente y emitirá una alarma;
2. El servosistema de alta precisión se utiliza en el servosistema del motor de alimentación para garantizar la calidad del producto terminado;
3 、 El equipo calcula automáticamente la cantidad de producto terminado que se corta;según la materia prima y la longitud del producto terminado;
4 、 Cuando la entrada de datos es incorrecta, el equipo se desconecta y solicita ajuste en la interfaz;
5. El cabezal y el extremo del papel usado se pueden clasificar automáticamente;
6. El sistema de cuchillas de afilado automático se utiliza en el equipo y puede ajustar el sistema de cuchillas de afilado según los requisitos del papel que se corta, lo que aumenta la vida útil del corte;
7. La rueda de acero afilada se utiliza en el sistema de cuchillas para afilar, lo que aumenta la eficiencia de la cuchilla para afilar.
Ficha de datos
Velocidad cortante | 80～100cortes/minuto |
Cuchilla de corte | Hoja de sierra de cinta (tamaño 3750*60*0,6) |
Longitud del tronco del inodoro | ≦2850mm(se puede fabricar según petición del cliente) |
Longitud del rollo de papel higiénico terminado | ≦300mm |
Diámetro del rollo de papel higiénico terminado | 70-130 mm |
Tolerancia de corte | ±1,5 mm |
Fuente de alimentación | 5kW 380V 50H trifásico 4 líneas |
Tamaño global | 2800x1500x2100mm |
Peso de la máquina | 1100KG |

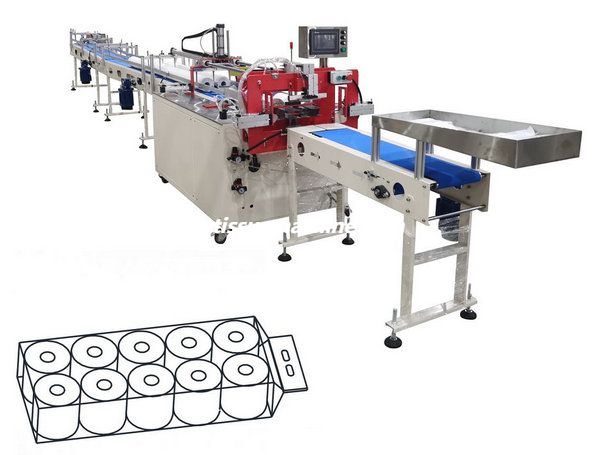

3) Máquina empacadora de rollos de papel higiénico semiautomático XY-AI-398A 6/8/10/12
Enlace de video: https://youtu.be/XrYJlh92eLI
Característica y función
1. Multifunción: transporte automático, funcionamiento con un solo cabezal, alimentación automática, sellado automático, contador automático.
2. Adopta el control avanzado de programación por computadora PLC y emplea el texto de cristal líquido para mostrar los parámetros, con un control de configuración simple y refrigeración por agua.Además, su control de temperatura es más preciso para que los cables calefactores y las cintas con termoestabilidad puedan protegerse de manera más eficiente. La máquina utiliza el servomotor para empujar los productos a las bolsas, lo que permite localizar los productos con mayor precisión.
3. El embalaje y sellado son bonitos y ordenados.La máquina puede funcionar con automatización total y semiautomatización.La máquina con transportador se puede conectar con una máquina empacadora automática de papel higiénico con transportador.Esto permite que la máquina tenga una alta capacidad y, por lo tanto, ahorre mano de obra y reduzca los costos de producción.
4. Capacidad: 8-12 bolsas/minuto, 1 mano de obra solamente para empacar.
5. Adecuado para papel higiénico con o sin núcleo.La máquina no puede corregir el código de color automáticamente.
6. Diseño integral, marco rígido y componente principal importado, esto permite que nuestra máquina funcione de manera constante y eficiente y, por lo tanto, hace que nuestra máquina tenga una larga vida útil.

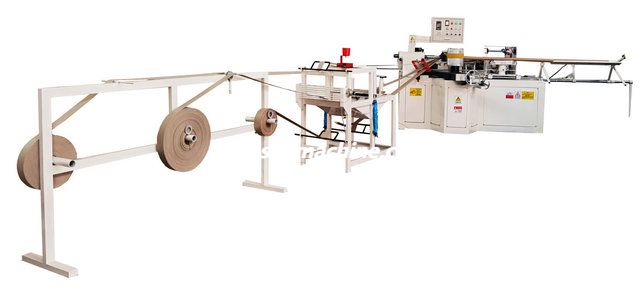

4) Opcional: Máquina automática para fabricar núcleos de tubos de papel XY-SD-B
Enlace de video: https://youtu.be/oi79M-83hOA
Función y características
1.Sincronización de conversión de frecuencia, alta precisión de la tubería.
2.Retire automáticamente la cuchilla o inserte la cuchilla para cortar el tubo sin detener la máquina.
3. Hacer otro tamaño de núcleo es muy fácil de cambiar las piezas de repuesto.
4.No caliente ni seco durante la formación del producto, el consumo de equipo es menor.
5. Las piezas compuestas son de alta rigidez, el equipo es estable sin sacudidas cuando se enrolla el núcleo a alta velocidad.
6. Los tubos terminados se utilizan en papel higiénico, empresas de plástico y textiles, lámparas, etc.
Parámetros tecnológicos
1.Velocidad de producción: 15~20 m/min
2. Diámetro del núcleo del rollo: 30-100 mm
3. Grosor de la pared del núcleo del rollo: 1-6 mm (2-6 capas)
4.Potencia instalada: 8,5Kw (380V 50Hz)
5.Tamaño total del equipo (L*W*H): 3050*850*1650 mm
6.Peso del equipo: 1600 kg
7. Longitud de corte: 800-3000 mm
